Муфельная печь своими руками - устройство, расчеты и инструкция по изготовлению печи для плавки

Виды тигельных печей

В основу классификации обычно закладывается вид энергии, используемый для плавления металла. Так, газовые тигельные печи, как и электрические, нашли широкое применение в промышленном секторе, их активно используют для работы с алюминием и другими легкоплавкими материалами.

Модели, действующие на твердом топливе, распространены в относительно небольших мастерских, не имеющих узкой специализации (в частности, у домашних умельцев, так как это простейшая конфигурация). В отдельную категорию выносятся индукционные тигельные печи, использующие электромагнитное поле, их подключают к источнику переменного тока.

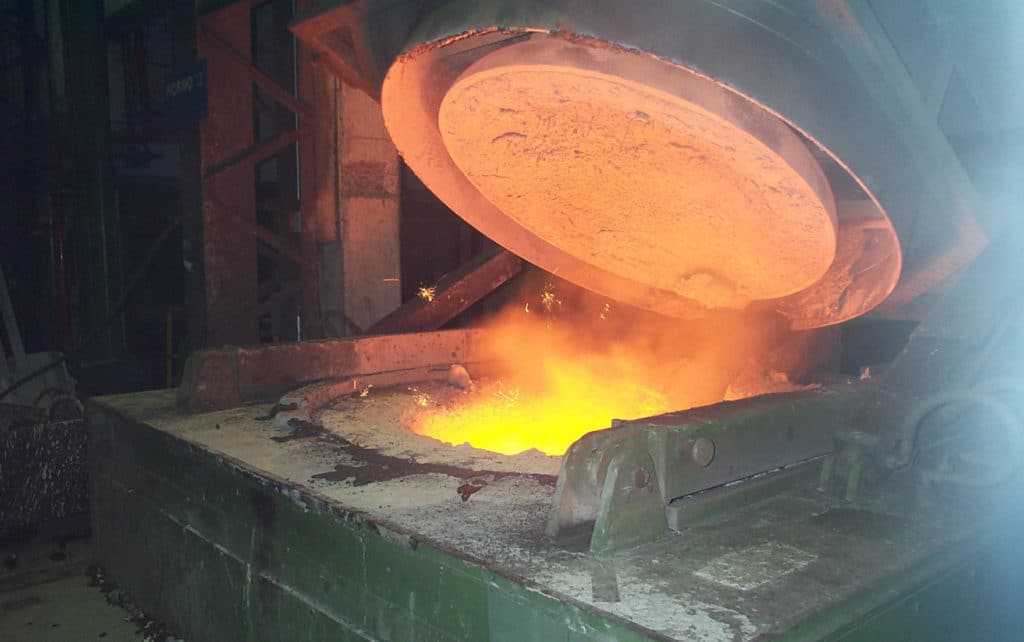

Индукционная тигельная печь

Причины востребованности индукционных установок:

высокая производительность,
легкость управления и обслуживания, широкие возможности для автоматизации процесса,
возможность слива массы без остатка, полного опорожнения тигля,
обеспечение быстрого плавления,
отсутствие промежуточных нагревательных элементов.

В зависимости от условий функционирования различают печи:

компрессорные (создают избыточное давление),
вакуумные,
открытые.

Индукционные тигельные печи могут быть:

периодическими,
непрерывными,
полунепрерывными.

Плавильный тигель бывает:

керамическим (оптимальный вариант, не вступает в контакт с обрабатываемыми материалами),
проводящим графитовым (долговечный, подходит для работы с драгоценным ломом),
металлическим.

Последний подразделяется на водоохлаждаемые и проводящие модификации.

Плавка свинца

Электрическая печь для плавки свинца состоит из следующих элементов:

Круглый кожух, сделанный из нержавейки, внутри которого проложен утеплитель. Он прикреплен кронштейнами к стене.
Снизу подводится промышленный ТЕН.
Сверху расположен клапан поворотного типа.
Датчик, который находится на расстоянии 3 см от дна.
Сбоку расположен температурный регулятор.

Устанавливая регулятор на определенную температуру, прогреваем прибор. Находящийся внутри свинец плавится. В конце плавки, под низ подводится форма и открывается клапан. Расплавленный свинец заполняет внутреннее пространство формы.

Виды и условия обработки сырья

Муфельная печь для закалки металла

В процессе обработки заготовок могут использоваться различные способы обработки по времени и степени нагрева, длительности и способам охлаждения. Также могут применяться те или иные способы защиты заготовок.

Технология обработки материалов применяется следующая:

Керамика. Открыто, 600ºС.
Фарфор. Открыто, 800ºС.
Фаянс. Открыто, 1000ºС.
Майолика. Открыто, 1200ºС.
Закалка режущих металлических изделий. Аргон 800ºС.
Плавка цветных металлов. Аргон 800-1200ºС.

Отклонение от инструкции приводит к ухудшению качества готовой продукции или порче загруженного вещества.

Электрическая печь для плавки алюминия своими руками

Приветствую любителей помастерить, сегодня мы рассмотрим, как изготовить простую и надежную электрическую печь для плавки алюминия. Помимо этого такую печь можно использовать для отжига стали, а также для закалки. Нагревательный элемент в печи стоит на 1800 Ватт, печь оснащена термометром, а температура регулируется цифровым устройством. Собрано все просто и из доступных материалов. Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:

— жаростойкий кирпич (J23); — жаростойкий цемент; — железные уголки; — болт и гайки; — контроллер REX-C100FK02-V*AN AC 230V ; — датчик температуры 0-800C ; — твердотельное реле Fotek SSR-25DA ; — электрическая конфорка 1800 Вт; — дверная петля; — колесики; — листовое железо.Список инструментов: — ленточный отрезной станок; — ленточная шлифовальная машина; — сварочный аппарат; — болгарка; — ножовка. Процесс изготовления печи:

Шаг первый. Нагревательный элемент

Первым делом найдем подходящий нагревательный элемент. Для таких целей автор использовал старую электрическую конфорку на 1800 Ватт. Мощности устройства вполне хватает, чтобы получать температуру порядка 800 градусов Цельсия, на такую температуру печь выходит чуть более чем через час.

Шаг второй. Основное тело печи

Для тела печи понадобится 10 кирпичей, их автор обрезает под углом 17 градусов, чтобы сложить нужную геометрическую фигуру (десятиугольник).

Шаг третий. Основание и нагреватель

Далее в нижнюю часть печи устанавливается нагреватель, для начала нам нужно сделать под него посадочное место. Убираем лишнее количество материала напильником, чтобы конфорка зашла в печь.

Также изготавливаем и донышко для печи, склеиваем для таких целей три огнеупорных кирпича. Когда раствор засохнет, вырезаем на основании выступ, который будет заходить внутрь печи. Автор работает ножовкой и стамеской. Вот и все, теперь устанавливаем конфорку и приклеиваем основание к печи на раствор.

Шаг четвертый. Рама
Шаг пятый. Крышка

Шаг шестой. Колесики

Хоть печь у нас будет и не слишком тяжелой, для ее удобной транспортировки к ней можно прикрепить колесики. Используем небольшие колеса для тележек, которые могут вращаться вокруг своей оси. В раме сверлим отверстия и нарезаем резьбу, теперь колесики можно прикрутить винтами. Если колесо поломается, его можно будет легко заменить.

Шаг седьмой. Электрика На дно печи устанавливаем электрическую конфорку, сверлим отверстия и выводим контакты наружу. Снаружи печи нужно изготовить и установить корпус, в котором будет устанавливаться электроника, сюда относится регулятор температуры, а также силовое реле. Не забываем также внутри печи установить датчик температуры. Корпус для электроники автор сварил из листового железа и куска профильной трубы. Учтите, что корпус печи может нагреваться, так что лучше расположить электронику на некотором расстоянии от печи. Проводку используем надежную, она должна иметь жаростойкую изоляцию.

Шаг восьмой. Испытания

Запускаем печь, ждем ее разогрева, на необходимую температуру печь выходит уже через час, корпус печи при этом нагревается, но не сильно. Теперь снимаем пробку и через горловину загружаем алюминий для расплавки. Это могут быть банки из под напитков, стружка и другой источник алюминия. В процессе желательно помешивать алюминий.

Когда алюминий расплавится, его можно выливать в нужную форму, не забывайте о технике безопасности, жидкий алюминий разогрет до 800 градусов! Автор заливает металл в формы, в итоге получаются заготовки, используемые для работы на токарном станке. Аналогично можно отливать разные изделия, детали для самоделок и так далее.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Индукционная муфельная печь своими руками

Муфельные печи – это конструкция, необходимая для творчества ювелиров, кузнецов, других мастеров, работающих с керамикой, с закалкой стали. Обычно индукционная муфельная печь для плавки дорогостоящая, но есть возможность сделать ее своими руками.

Необходимые материалы и инструменты

6 шамотных кирпичей, огнеупорных.
Силикон термостойкий.
Болты и гайки.
Сталь не менее 2 мм.
Трубка небольшого диаметра, стальная.
Дрель.
Металлические кусачки.
Сверла различного диаметра.
Сварочные принадлежности.

Изготовление конструкции

Монтаж основной части. На внутренних сторонах шамотных кирпичей выпиливаем поперечные отверстия. Они служат для установки нагревательной спирали. Такие пазы увеличивают объем печи, то есть внутреннего пространства, с которым работать эффективнее. Кирпичи складываем и закрепляем в форме призмы. Ликвидируем щели.
Изготовление стенок. Используемые материалы: кантал, фехраль, нихром. Устанавливать материалы можно совершенно любым способом, но лучше сложить их кругом. Так, не будет перепада температур, так негативно влияющих на процесс термической обработки.

Фото 2. Основная часть муфельной печи собирается из шамотных кирпичей, в которых выпиливаются отверстия.

Установление теплоизоляции. Эффективность зависит от степени удерживания температуры внутри конструкции. Сама теплоизоляция – это смесь, состоящая из 0,8 частей цемента и 0,2 частей перлита. Смесь между призмой и стенками должна настояться около 48 часов.
Изготовление дна. Создаем изогнутую заготовку для нижней части изделия, прикрепляем четыре маленьких кусочка стальной трубы – это ножки, на которые будет опираться печь. Внутрь изделия наливаем цементную смесь, после застывания прикладываем проволоку в виде сетки, для создания ровного и одномерного слоя. В конце наносим тальк.
Изготовление крышки. Одного размера с дном создаем заготовку, прикрепляем к нему ручки. Крышку заполняем раствором с цементом и перелитом.
Изготовление спирали. Нихромовую проволоку с сечением 0,1 см и прут из железа радиусом 3 мм. После снятия с прута проволоки получаем спираль. Витки не должны соприкасаться. Готовая спираль помещается в прорези, сделанные на первых этапах производства.

Фото 3. Спираль из нихромовой проволоки помещается в специальные прорези в огнеупорных кирпичах таким образом, чтобы витки не соприкасались.

Сборка и сушка печи. Собираем все элементы печи, устанавливаем их и просушиваем. Сушить изделие положено в хорошо продуваемом и вентилируемом месте. Применение нагревательных приборов в процессе сушки строго-настрого запрещено.

Внимание! В процессе создания необходимо с аптекарской точностью соблюдать все пропорции, указанные выше. Точно, скрупулезно, внимательно работать с каждым материалом, проверять его на наличие дефектов. Главная сложность – принципиальное выполнение инструкций

Главная сложность – принципиальное выполнение инструкций.

Классификация печных агрегатов

Чаще всего самодельные печки делают с варочными поверхностями.

Согласно особенностям устройства их делают:

камерными;
канальными;
колпаковыми.

В камерных печках топочные газы поступают в специальную камеру и там за счет естественной циркуляции полностью сгорают. Их конструкция создает подобие горения обычного костра в замкнутом пространстве. В бытовых моделях топочный отсек соединяют с дожигательным в единый модуль, называемый горнилом. Его сводчатая форма обеспечивает полный дожиг топлива. Примером подобной конструкции можно назвать классическую русскую печь.

В канальном агрегате топочные газы сначала догорают, потом постепенно остывают и перемещаются по каналам, находящимся между перегородками. При передвижении они отдают тепло печному корпусу. Внутри догорание отсутствует до тех пор, пока температура в топочном отделении не достигнет 400 градусов. КПД этих приборов не превышает 60%.

В колпаковой печи продукты горения движутся к своду особого колпака и там задерживаются, полностью догорая. Затем газы опускаются к низу и отдают тепло корпусу. Для растопки такого агрегата достаточно прогреть только небольшую зону колпака. Его КПД может составить 75%.

Плавка свинца

Электрическая печь для плавки свинца состоит из следующих элементов:

Круглый кожух, сделанный из нержавейки, внутри которого проложен утеплитель. Он прикреплен кронштейнами к стене.
Снизу подводится промышленный ТЕН.
Сверху расположен клапан поворотного типа.
Датчик, который находится на расстоянии 3 см от дна.
Сбоку расположен температурный регулятор.

Особенности плавления некоторых металлов

Для того, чтобы расплавить металл в домашних условиях этот элемент необходимо поместить в небольшую чашечку или тигель. Чашка с материалом вставляется в печь. Затем начинается его плавка. Чтобы расплавить драгоценные элементы их помещают в ампулу из стекла. Для того, чтобы сделать сплав из нескольких компонентов следуют такой инструкции:

Вначале в чашечку для плавления кладется тугоплавкий элемент – медь или железо.
Затем кладется более легкоплавкий компонент – олово, алюминий.

Плавка алюминия в самодельной печи

Сталь является тугоплавким материалом. Ее температура плавления составляет тысячу четыреста градусов по Цельсию. Поэтому, чтобы расплавить сталь в домашних условиях надо следовать следующей инструкции:

Для плавки стали в домашних условиях ввести дополнительные регенераторы. Если печь работает на электричестве, то используется электроэнергия.
При индукционном нагреве добавляются шлаки. Они увеличивают быстроту плавки.
Постоянно вести наблюдение за показаниями приборов. Если необходимо, то понижать температуру плавления, переходя на более умеренный режим.
Всегда верно определять готова ли сталь к работе или к плавлению. Выдерживать все вышеперечисленные шаги. Только тогда металл на выходе будет качественного изготовления.

Плавка металла

Для плавки железа в домашних условиях печь необходимо заранее прогреть. Вначале помещается крупный кусок, а потом мелкие. Железо необходимо вовремя переворачивать. А правильно расплавленный металл будет иметь шаровидную форму.

Если вы собираетесь сделать бронзу, то вначале необходимо поместить в лунку для плавления медь. Так как этот компонент более тугоплавкий. Когда медь расплавилась добавляется олово.

А при плавке алюминия, олово или железа необходимо соблюдать неспешность. Расклепывать медленно и делать это надо небольшим молотком. Часто нагревайте материал до покраснения и остужайте в холодной воде. Только тогда вы получите идеальный сплав на выходе.

Принцип работы

Электрическая печь для плавки металла способна успешно работать на сталелитейном производстве и в домашней мастерской. Принцип работы любой конструкции работающей с использованием электрической дуги разбит на 3 этапа:

Процесса плавки шихтового материала. На этом этапе, поверхность расплава закрывается пленкой, препятствующей поступлению различных вредных газов. Происходит поглощение фосфора, серы и других химических элементов, влияющих на качество стали и сплавов.
Окисления металлов. На этом этапе корректируется содержание в металле вредных веществ. Максимальный уровень фосфора или серы, не должен превышать 0,15% от общей массы

Для формирования марки сталей важно обеспечить корректировку содержания в ней азота, водорода. Уровень температуры в печи на этом этапе поддерживается выше предела плавления основного вещества на 1200

В качестве окислителя используется кислородный или слой окалины.
Этапа восстановления. В этот период удаляются серные включения, и структура металла доводится до заданного уровня по содержанию легирующих добавок и углерода.

Это общий принцип работы печей, но в зависимости от вида приборов, печь будет работать по определенной схеме. Разберем этот вопрос подробнее.

Постоянного тока

Электродуговые печи постоянного тока – устройства для использования в литейном деле и металлургической промышленности. С помощью поддержания дуги по центру увеличивается срок службы внутреннего слоя огнеупорных кирпичей в камере нагрева металлов. Такая работа приводит к экономии электроэнергии, повышению уровня производительности печей. Такие устройства состоят:

наружного корпуса камеры нагрева металлов,
свода из огнеупорного материала,
нагревательного электрода, который монтируется в своде,
в поде камеры установлены 2 электрода,
три мощных электромагнита для корректировки положения электродуги,
системы контроля над работой установки. В нее входят термодатчики, термопары и другое оборудование для управления процессом. Термопары устанавливают в верхней полости свода, над верхним пределом расплавленного металла, на минимальном расстоянии в 500 мм,
блока управления электромагнитами,
установлен дополнительный источник тока, с напряжением в 24 В.

Электромагниты удерживают дугу на центре камеры. Они устанавливаются так, чтобы угол отклонения по осям не составляло более 1200.

Переменного тока

Дуговые печи переменного тока – их принцип действия основан на пронизывающем эффекте переменного магнитного потока, который проходит через замкнутый контур камеры. В нее помещены материалы, которые под действием магнитного поля расплавляются. Внутренняя камера заключена в металлический корпус из жаропрочной стали. Все внутреннее пространство до определенного уровня заполняется расплавленным металлом с легирующими добавками.

Сталь доводится до определенной температуры, проходит все три этапа приведенные выше и после окончания процесса плавки выводится в отдельный канал. При выпуске металла из печи, ток размыкается и расплавленная, готовая сталь сливается в ковши.

Электрические печи для плавки металла

Основу такой печи составляет асбест, который можно заменить кафелем. Электроды, установленные в плавильной печи своими руками должны иметь напряжение 25 В.

Изготавливаются они в следующем порядке:

Вытачиваются из щеток электрического мотора.
Сбору сверлятся отверстия 6 мм.
В них пропускается провод, сечением 5 мм.
Для закрепления проводки вбивается гвоздь.
С целью улучшения контакта с графитом, напильником, делаются насечки.

В качестве теплоизолятора, внутри печи выкладывается слюда. При подключении к сети нужно использовать понижающий трансформатор. После изготовления, печь включается и работает некоторое время в холостом режиме.

Эксплуатация

Правила использования плавильных печей для металла:

Нельзя использовать для плавки металл со сторонними вкраплениями.
Запрещено долго использовать оборудование при максимальном уровне мощности.
Работать можно только в спецодежде с перчатками, очками, респиратором.
Нельзя перегружать тигель.

Для плавки металлов, их термической обработки (ковки, закалки) нужно использовать специальные печи. Раньше металлические заготовки, руда переплавлялись с каменных горнах. Сейчас можно купить печи с разными техническими характеристиками.

Компоненты индукционной печи

Для простейших конструкций существуют только две основные части: индуктор и генератор. Однако, вы сможете добавить что-то свое, усовершенствовать агрегат, с помощью нужных схем. Индуктор Нагревательная катушка является важнейшей составляющей. От нее зависит абсолютно вся работа нагревательного сооружения. Для самодельных печек с маленькой мощностью допустимо использование индуктора из голой медной трубки с диаметром 10 мм. Внутренний диаметр индуктора должен быть не менее 80 мм. и не более 150 мм., количество витков – 8-10. Необходимо учесть то, что витки не должны соприкасаться, поэтому расстояние между ними должно составлять 5-7 мм. Также никакая часть индуктора не должна касаться его экрана

Генератор Вторая по важности составляющая печи – генератор переменного тока. При выборе схемы генератора следует всячески избегать чертежей, дающих жесткий спектр тока

В качестве того, что НЕ нужно выбирать приведем популярную схему на тиристорном ключе.

Виды тигельных печей

Индукционная тигельная печь

Причины востребованности индукционных установок:

высокая производительность;
легкость управления и обслуживания, широкие возможности для автоматизации процесса;
возможность слива массы без остатка, полного опорожнения тигля;
обеспечение быстрого плавления;
отсутствие промежуточных нагревательных элементов.

В зависимости от условий функционирования различают печи:

компрессорные (создают избыточное давление),
вакуумные,
открытые.

Индукционные тигельные печи могут быть:

периодическими,
непрерывными,
полунепрерывными.

Плавильный тигель бывает:

керамическим (оптимальный вариант, не вступает в контакт с обрабатываемыми материалами);
проводящим графитовым (долговечный, подходит для работы с драгоценным ломом);
металлическим.

Последний подразделяется на водоохлаждаемые и проводящие модификации.

Принцип действия

Нагрев и плавка металлов в индукционных печах происходят за счет внутреннего нагрева и изменения кристаллической решетки металла при прохождении через них высокочастотных вихревых токов. В основе этого процесса лежит явление резонанса, при котором вихревые токи имеют максимальное значение.

Чтобы вызвать протекание вихревых токов через расплавляемый металл, его помещают в зону действия электромагнитного поля индуктора — катушки. Она может иметь форму спирали, восьмерки или трилистника. Форма индуктора зависит от размеров и формы нагреваемой заготовки.

Катушка индуктора подключается к источнику переменного тока. В производственных плавильных печах используют токи промышленной частоты 50 Гц, для плавки небольших объемов металлов в ювелирном деле используют высокочастотные генераторы, как более эффективные.

Электрические печи для плавки металла

Изготавливаются они в следующем порядке:

Вытачиваются из щеток электрического мотора.
Сбору сверлятся отверстия 6 мм.
В них пропускается провод, сечением 5 мм.
Для закрепления проводки вбивается гвоздь.
С целью улучшения контакта с графитом, напильником, делаются насечки.

Как сделать форму для отливки

Для создания формы используются такие материалы:

Гипс.
Песок.
Глина.
Каменноугольный пепел.
Жидкое стекло.

Сплав заливается в форму разными способами:

Открытый.
Закрытый.

Открытый метод отличается простотой. Расплавленный металл переливается в обычную емкость, консервную банку, чашку и т. д. Когда вещество застывает, болванку извлекают из емкости. Если форма металлического предмета неважна, можно оставить алюминий на прочной поверхности.

Гипс можно использовать для одноразового литья. Из парафина или пенопласта изготавливаются макеты. Применение таких материалов требует выполнения работ на открытом пространстве с хорошим доступом воздуха. Пенопласт не удаляется из твердого гипса, заливается раскаленным алюминием. Продукты горения этого вещества вредны для здоровья.

Перед тем, как расплавить алюминий, готовят болванку для отливки. Существует несколько способов заливки жидкого расплава. Чаще используют открытый и закрытый метод. О каждом стоит рассказать подробнее.

Открытая форма

Когда плавят алюминий по открытой методике, после плавления расплав выливают в подготовленную емкость, например, жестяную банку. Алюминиевую отливку вынимают из банки в горячем виде, когда горячий расплав немного схватится сверху. Достаточно несильно постучать по емкости. Если не нужен слиток заданной геометрии, расплавленный металл выливают на любую ровную огнеупорную поверхность, он хорошо держится, не растекается, внешне напоминает ртуть.

Закрытая форма

Сложные по геометрии отливки получают в специально приготовленных формах. Она должна соответствовать параметрам детали, обычно делается разъемной. Для изготовления формы используют деталь-макет, по которому делают отливку. В качестве формующего материала используют кремнезем, он хорошо трамбуется, его несложно найти. Кремнезем заменяют:

смесью речного песка и жидкого стекла;
смесь песка, цемента, вместо воды добавляют тормозную жидкость;
гипс, он удобен для сложных макетов.

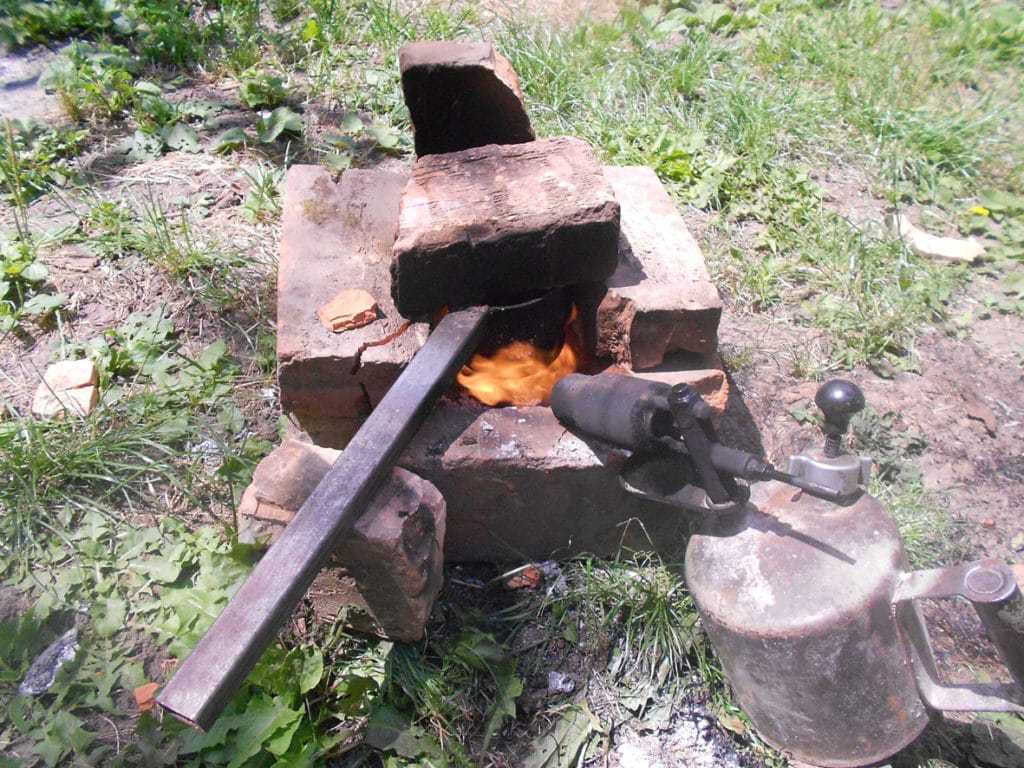

Тигельная печь своими руками: пошаговая инструкция

Если предстоит периодически плавить до 3 кг лома, будет достаточно производительности агрегата, сложенного из печного кирпича.

Материалы и технология

Необходимо подготовить:

20-25 красных кирпичей,
решетку-гриль,
изоленту,
фен и отрезок трубы, подходящий под диаметр его сопла,
консервную банку с высокими толстыми стенками,
стальную проволоку,
уголь (понадобится для розжига).

Кирпичи закладываются в основу корпуса, они служат огнеупорной защитой агрегата. Тигель в этом случае – консервная банка, с противоположных сторон верхней ее части выполняют 2 отверстия и пропускают через них стальную проволоку. Эта импровизированная ручка поможет вытащить из печи емкость со сплавом.

Для подачи воздуха домашние мастера используют фен, включенный в «холодном» режиме, к нему приматывают с помощью изоленты отрезок трубы, конструкция превращается в импровизированный воздуховод.

Схема такой тигельной печи для плавки алюминия предельно проста, ее можно выполнить и без специфических навыков. При изготовлении нельзя использовать расходные материалы, имеющие цинковое покрытие: в процессе использования могут выделяться токсичные пары.

Сборка кирпичного колодца

Первый ряд выкладывается в виде прямоугольного контура, внутреннее отверстие должно иметь такие параметры, чтобы в него поместился целый кирпич. Следующий ряд выполняется аналогично, но на одной стороне два кирпича должны образовать коридор, в который будет поступать кислород, с габаритами, соответствующими описанному выше воздуховоду.

Кирпичи в основе корпуса служат огнеупорной защитой печи

Сверху устанавливается решетка-гриль, если ее нет, можно воспользоваться металлической пластиной или крышкой с отверстиями.Решетку фиксирует третий ряд кирпичей, здесь уже не нужно оставлять проем для воздуховода.

Заготовку из фена и трубы подводят к соответствующему кирпичному ряду, включают воздуховод только после того, как насыпанный на решетку уголь будет растоплен. Интенсивность горения можно менять, переключая рычажок режимов фена. Тигель подвешивают на крайнюю кладку за проволоку, при необходимости ее можно дополнительно зафиксировать с помощью 2 кирпичей. Когда банка разогреется и слегка покраснеет, в нее можно загрузить алюминиевый лом.

Опытные мастера рекомендуют плавить металл именно в подогретом тигле, потому что сочетание холодной банки и холодного лома может привести к прогоранию емкости, в этом случае ставший жидким алюминий вытечет в огонь.

Подобная печь проста в устройстве, работа с ней не вызовет затруднений. После того, как металл расплавится, тигель аккуратно вынимают, держа за проволоку. Чтобы избежать при этом ожогов, рекомендуется использовать огнеупорные перчатки. Нужно заблаговременно убедиться в том, что все используемые компоненты не имеют в составе токсичных веществ. В процессе эксплуатации также нужно следить, чтобы в емкость не попадали брызги воды.

Меры безопасности при работе

Основная опасность при работе с самодельной установкой — опасность получения ожогов от нагреваемых элементов установки и расплавленного металла.
Ламповая схема включает элементы с высоким напряжением, поэтому её нужно разместить в закрытом корпусе, исключив случайное прикосновение к элементам.
Электромагнитное поле способно воздействовать на предметы, находящиеся вне корпуса прибора. Поэтому перед работой лучше надеть одежду без металлических элементов, убрать из зоны действия сложные устройства: телефоны, цифровые камеры.

Не рекомендуется использовать установку людям с вживлёнными кардиостимуляторами!

Печь для плавки металлов в домашних условиях может использоваться также для быстрого нагрева металлических элементов, например, при их лужении или формовке. Характеристики работы представленных установок можно подогнать под конкретную задачу, меняя параметры индуктора и выходной сигнал генераторных установок — так можно добиться их максимальной эффективности.

Печи для плавки руд, концентратов и полупродуктов, а также для рафинирования металлов

Отражательная печь имеет форму горизонтальной камеры шириной 4—10 м, длиной 10—35 м и высотой 2—4 м. Исходная шихта загружается в печь через отверстия в своде или через окна в боковых стенках, а жидкие продукты плавки накапливаются в ванне печи. Топливо подается с головной части, а продукты горения отводятся в конце печи. Жидкие продукты плавки по мере их накопления выпускаются из печи через специальные отверстия, расположенные на уровне ванны.

Шахтная печь состоит из вертикальной шахты шириной 1 — 2 м, длиной 5—15 м и высотой 5—8 м, собранной из водоохлаждаемых коробок (кессонов). Кусковая шихта и топливо загружаются сверху, а воздух подается через фурменные отверстия, расположенные в нижней части печи. Продукты плавки непрерывно выпускаются в отстойники или передние горны.

Электрическая печь для плавки руд и полупродуктов имеет форму рабочего пространства, подобную отражательной печи с несколько меньшими размерами. Через свод проходят 3—6 угольных электродов диаметром 0,6—1,4 м, по которым в рабочее пространство печи подается электроэнергия. Загрузка шихты и выпуск продуктов плавки также аналогичны отражательной печи.

Конвертер представляет горизонтальный цилиндр диаметром 2-4 м и длиной 4—10 м, имеющий поворот вокруг горизонтальной оси. Жидкий штейн и флюсы загружаются в конвертер через горловину, а воздух подается через фурмы прямо в ванну.
