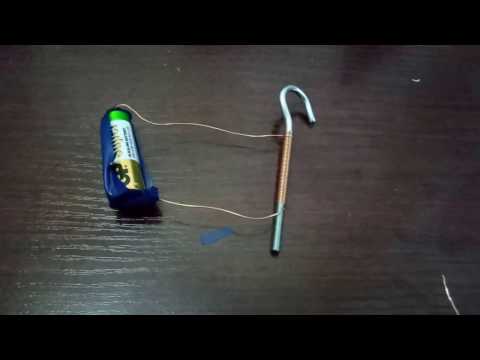

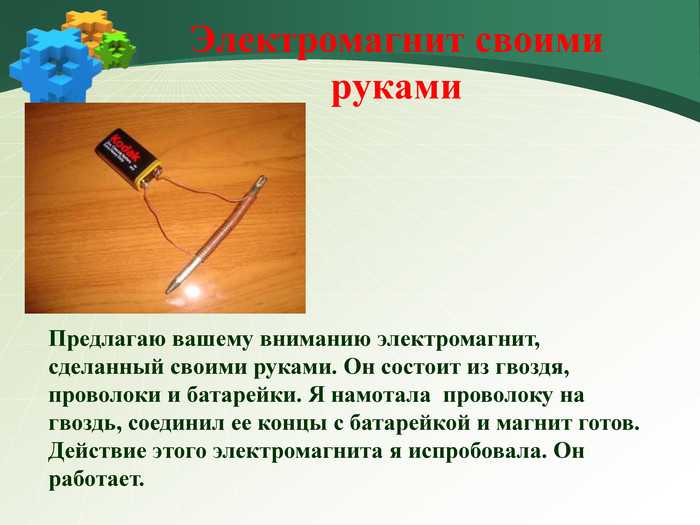

Простой электромагнит из гвоздя, батарейки и провода

Вращательный соленоид

Большинство электромагнитных соленоидов являются линейными устройствами, создающими линейную силу движения или движения вперед и назад. Однако имеются также вращательные соленоиды, которые производят угловое или вращательное движение из нейтрального положения либо по часовой стрелке, против часовой стрелки, либо в обоих направлениях (в двух направлениях).

Вращающиеся соленоиды можно использовать для замены небольших двигателей постоянного тока или шаговых двигателей, если угловое движение очень мало, а угол поворота — это угол, смещенный от начального к конечному положению.

Что понадобится

  • Любой подходящий образец из железа (оно хорошо магнитится). Это будет сердечник электромагнита.
  • Проволока – медная, обязательно с изоляцией, чтобы предотвратить прямой контакт двух металлов. Для самодельного эл/магнита рекомендуемое сечение – 0,5 (но не более 1,0).
  • Источник постоянного тока – батарейка, АКБ, БП.

Дополнительно:

  • Соединительные провода для подключения электромагнита.
  • Паяльник или изолента для фиксации контактов.

Это общая рекомендация, так как электромагнит изготавливается с определенной целью. Исходя из этого, и подбираются составные части схемы. А если он делается в домашних условиях, то какого-то стандарта и быть не может – подойдет все, что есть под рукой. Например, применительно к первому пункту в качестве сердечника нередко используют гвоздь, дужку замка, отрезок железного стержня – выбор вариантов огромный.

Использование электромагнитов

Промышленный электромагнит подъема металлолом, 1914

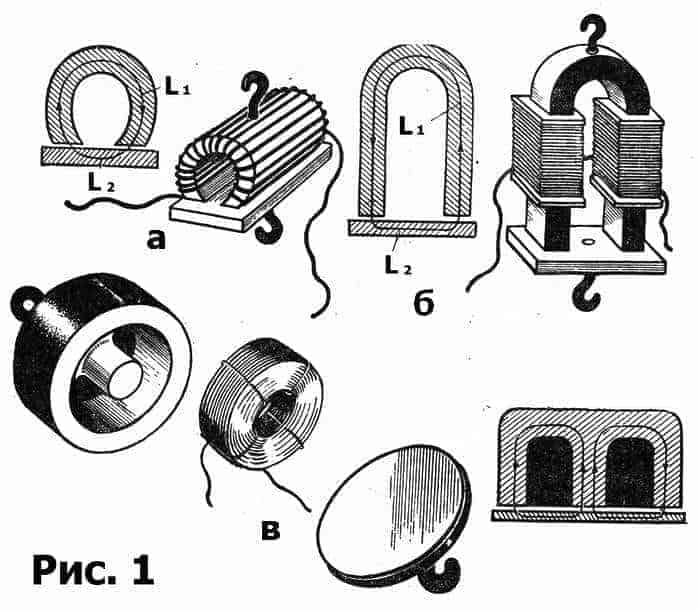

Разборный электромагнит является один предназначен только удерживать материал на месте; Пример является подъемным магнитом. Тяговое электромагнит применяет силу и движется что — то.

Электромагниты очень широко используется в электрических и электромеханических устройствах, в том числе:

  • Двигатели и генераторы
  • трансформеры
  • Реле
  • Электрические звонки и зуммеры
  • Акустические системы и наушники
  • Приводы , такие как клапаны
  • Магнитная запись и хранение данных оборудование: магнитофоны , видеомагнитофоны , жесткие диски
  • МРТ машины
  • Научное оборудование , такое как масс — спектрометров
  • ускорители частиц
  • Магнитные замки
  • Магнитное разделение оборудования, используемого для отделения от магнитного немагнитного материала, например отделени черных металлов из другого материала в металлоломе.
  • Промышленные грузоподъемные магниты
  • магнитная левитация , используемая в Маглев поезде или поезд
  • Индукционный нагрев для приготовления пищи, производство и гипертермия терапии

Лаборатория электромагнит. Производит 2 T поле с 20 А тока.

Магнит в массе — спектрометре

AC электромагнит на статоре в качестве электродвигателя

Магниты в качестве электрического звонка

Как устроены плоскошлифовальные станки

Подавляющее большинство деталей, изготовленных из металла, подвергается такой технологической операции, как шлифовка. Для ее выполнения с высокой эффективностью и точностью и применяются станки плоскошлифовальной группы.

Довольно сложный в изготовлении ленточный станок с отличным функционалом

На плоскошлифовальных станках серийных моделей можно обрабатывать как плоские, так и профильные детали. Точность обработки поверхности, которой удается добиться при использовании таких устройств, составляет 0,16 микрон. Конечно, достичь такого результата при обработке на станках, изготовленных своими руками, практически невозможно. Однако даже той точности, которую позволяют получать самодельные станки, вполне достаточно для многих металлических изделий.

Несущим конструктивным элементом станков данной группы (как и любого другого оборудования) является станина. От ее габаритов напрямую зависит, какого размера детали можно обрабатывать на станке

Наиболее распространенным материалом изготовления станин плоскошлифовального оборудования является чугун, так как данный металл за счет своих характеристик отлично гасит вибрации, что особенно важно для устройств подобного назначения

Рабочий стол и органы управления шлифовального станка 3Г71М

Конструктивным элементом плоскошлифовальных станков, на котором фиксируется обрабатываемая заготовка, является рабочий стол, имеющий круглую или прямоугольную форму. Его размеры в зависимости от конкретной модели плоскошлифовального оборудования могут серьезно варьироваться. Обрабатываемые детали на таком рабочем столе могут фиксироваться за счет его намагниченной поверхности либо при помощи специальных зажимных элементов. В процессе обработки рабочий стол совершает возвратно-поступательные и круговые движения.

В плоскошлифовальных станках, выпускаемых серийно, рабочие столы приводятся в движение при помощи гидравлической системы. В оборудовании, собранном своими руками, для этого используют механические передачи.

Шлифовка стальной заготовки, фиксируемой на рабочей поверхности станка с помощью магнитного поля

Важными элементами конструкции плоскошлифовального оборудования, за счет которых обеспечиваются точность и плавность перемещения рабочего стола, являются направляющие. Кроме высокой точности изготовления, направляющие должны обладать исключительной прочностью, так как в процессе практически постоянных перемещений рабочего стола они подвергаются активному износу.

Для достижения высокой точности обработки направляющие должны обеспечить точное, плавное (без рывков) перемещение рабочего стола с минимальным трением соприкасающихся элементов. Именно поэтому для изготовления данных конструктивных элементов используется высокопрочная сталь, которую после изготовления из нее направляющих подвергают закалке.

Вариант изготовления направляющих с использованием уголков и подшипников

Рабочий инструмент плоскошлифовального станка, в качестве которого может использоваться шлифовальный круг или абразивная лента, устанавливается на шпинделе бабки. Вращение рабочему инструменту, за которое отвечает главный электрический двигатель, может передаваться посредством редуктора или ременной передачи.

Для плоскошлифовальных станков, которые делаются своими руками, можно выбрать более простой вариант: подобрать диаметр шлифовального круга таким образом, чтобы его можно было закрепить непосредственно на валу электродвигателя. Это исключит необходимость использования редукторной или ременной передачи.

цифровая электроника вычислительная техника встраиваемые системы

  • Вычислительная техникаМикроконтроллеры микропроцессоры
  • ПЛИС
  • Мини-ПК

Силовая электроника
Датчики
Интерфейсы

ТеорияПрограммирование
ТАУ и ЦОС

Перспективные технологии3D печать
Робототехника
Искусственный интеллект
Криптовалюты

Чтение RSS

Как сделать мощный электромагнит постоянного тока своими руками

Электромагнит представляет собой особый тип магнита, в котором магнитное поле создается посредством воздействия электрического тока на этот магнит. При отсутствии тока магнитное поле исчезает, и такая особенность бывает полезной во многих областях электротехники.

Электромагнит является довольно простым прибором, потому его изготовление является довольно простым и недорогим занятием. Даже в некоторых школах показывают учащимся основную технику изготовления электромагнитов с помощью провода, гвоздя и аккумулятора. И ученики с удивлением смотрят, как быстро построенный электромагнит поднимает легкие металлические предметы, такие как скрепки для бумаг, булавки и гвозди. Но вы можете также самостоятельно сделать мощный электромагнит постоянного тока, который в несколько раз сильнее, чем те, которые делают в классах.

Итак, для начала положите пальцы на провод в 50 сантиметрах от конца. Оберните провод вокруг верхней части стального штыря (можно взять большой гвоздь), начиная с места, где ваши пальцы лежат на проводе. Выполняйте обмотку плавно и аккуратно до самого конца штыря. Дойдя до конца, начинайте обматывать провод поверх первого слоя, делая новую обмотку в направлении верха штыря. Затем снова оборачивайте проволоку назад по штырю в направлении его низа, делая второй слой. Отрежьте провод от катушки, оставив 50-сантиметровый кусок проволоки в нижней части штыря.

Далее подключите верхний медный провод к отрицательной клемме, а нижний – к положительной клемме аккумулятора. Убедитесь, что провода хорошо контактируют с клеммами. Желательно иметь кнопку включения аккумулятора, или можно поставить контактор на один из концов провода, чтобы подавать питание на электромагнит, замыкая цепь, когда это необходимо. После успешной сборки проверьте работоспособность электромагнита, поднося к нему различные металлические предметы.

Следует заметить, что чем более мощный аккумулятор вы используете, тем мощнее будет и ваш электромагнит. Увеличение напряжения аккумуляторной батареи и использование большего числа слоев электромагнитной катушки увеличивает мощность электромагнита. Но при этом нужно следить за состоянием провода, поскольку он может сильно нагреваться, что в конечном итоге может быть опасно. Если толщина проволоки будет небольшой, то такая проволока будет генерировать больше тепла.

Изготовление электромагнита в домашних условиях

Для изготовления электромагнита своими руками в начале необходимо подобрать материал для сердечника. Наиболее простым и подходящим вариантом будет гвоздь больших размеров, длиной от 100 до 200 мм. Его нужно вначале сильно разогреть, а потом дать остыть и очистить от окалины. После этого гвоздь сгибается ровно пополам, а шляпка и кончик отпиливают ножовкой.

Вторым этапом будет изготовление катушки. Конструкция катушки включает следующие элементы: бумажная шейка прямоугольной формы (48х37 мм), бумажные упорные венчики (48х3 мм) и картонные ободки круглой формы с отверстием в середине. Их наружный и внутренний диаметр соответственно будет 19 и 7 мм.

После подготовки деталей можно приступать к сборке электромагнита. Шейка с более узкой стороны наматывается на гвоздь в свободном состоянии и фиксируется клеем. Далее на нижнюю и верхнюю часть шейки надеваются картонные ободки. Упорные венчики смазываются клеем, наматываются по краям шейки и приклеивается к ободкам. Клей на всех участках должен хорошо высохнуть.

Для обмотки подойдет провод, длиной примерно 15-20 метров. Проволоку наматывают на катушку с таким расчетом, чтобы по краям оставались концы по 10 сантиметров. Намотка должна быть ровной, чтобы все витки располагались плотно между собой. От этого полностью зависит мощность будущего электромагнита. Наибольшая сложность состоит в наматывании первого слоя. Каждый готовый ряд оборачивается тонкой бумагой в два слоя. По окончании обмотки вся катушка сверху оборачивается изолентой. Оставшиеся концы обмотки необходимо зачистить для дальнейшего подключения.

К полученной конструкции остается присоединить выключатель и батарейку. Таким образом, электромагнит своими руками будет полностью сделан.

Электромагнит, в отличие от постоянного магнита, приобретает свои свойства только под воздействием электрического тока. С его помощью он меняет силу притяжения, направление полюсов и некоторые другие характеристики.

Некоторые увлеченные механикой люди самостоятельно делают электромагниты, чтобы использовать их в самодельных установках, механизмах и разнообразных конструкциях. Сделать электромагнит своими руками несложно. Используются простые приспособления и подручные материалы.

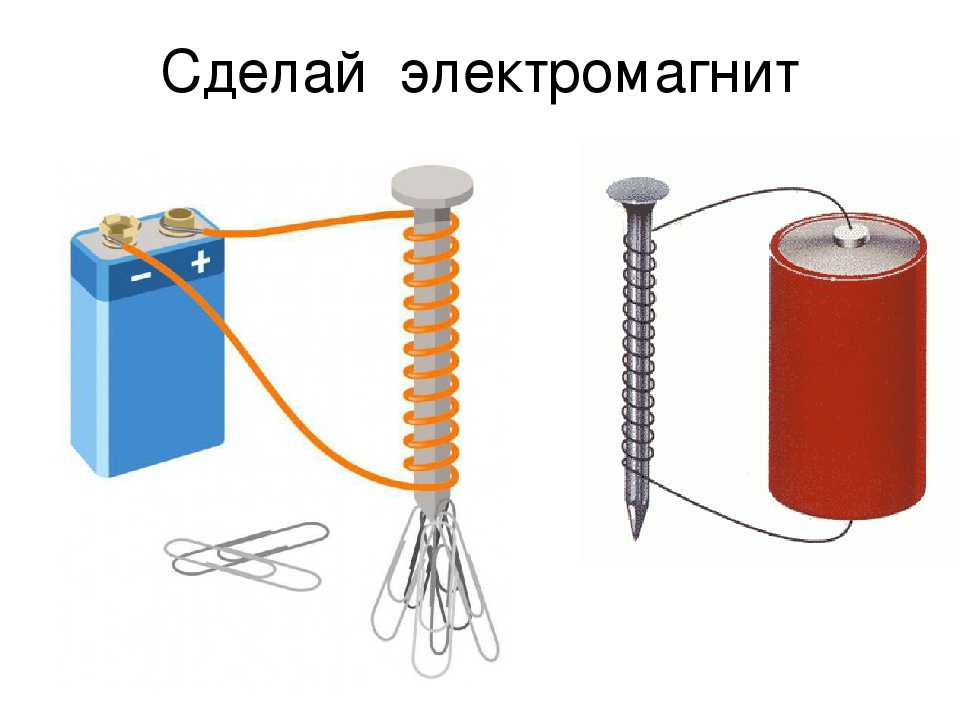

Самый простой набор для изготовления электромагнита

Что понадобится:

  • Один железный гвоздь 13-15 см. в длину или иной металлический предмет, который и станет сердечником электромагнита.
  • Около 3 метров изолированной медной проволоки.
  • Источник электропитания — аккумуляторная батарея или генератор.
  • Небольшие провода для контакта провода с батарейкой.
  • Изолирующие материалы.

Если вы используете более крупную металлическую заготовку для создания магнита, то количество медной проволоки должно пропорционально увеличиваться. Иначе магнитное поле получится слишком слабым. Сколько именно понадобится обмотки, точно ответить нельзя. Обычно мастера выясняют это экспериментальным путем, увеличивая и уменьшая количество проволоки, параллельно измеряя изменения магнитного поля. Из-за избытка проволоки сила магнитного поля тоже становится меньше.

Пошаговая инструкция

Следуя простым рекомендация, вы легко сделаете электромагнит самостоятельно.Зачищаем концы медного проводаШаг 1 Очистите от изоляции концы медного провода, который будете наматывать на сердечник. Достаточно 2-3 см. Они понадобятся, чтобы соединить медную проволоку с обычной, которая в свою очередь будет подключаться к источнику питания.

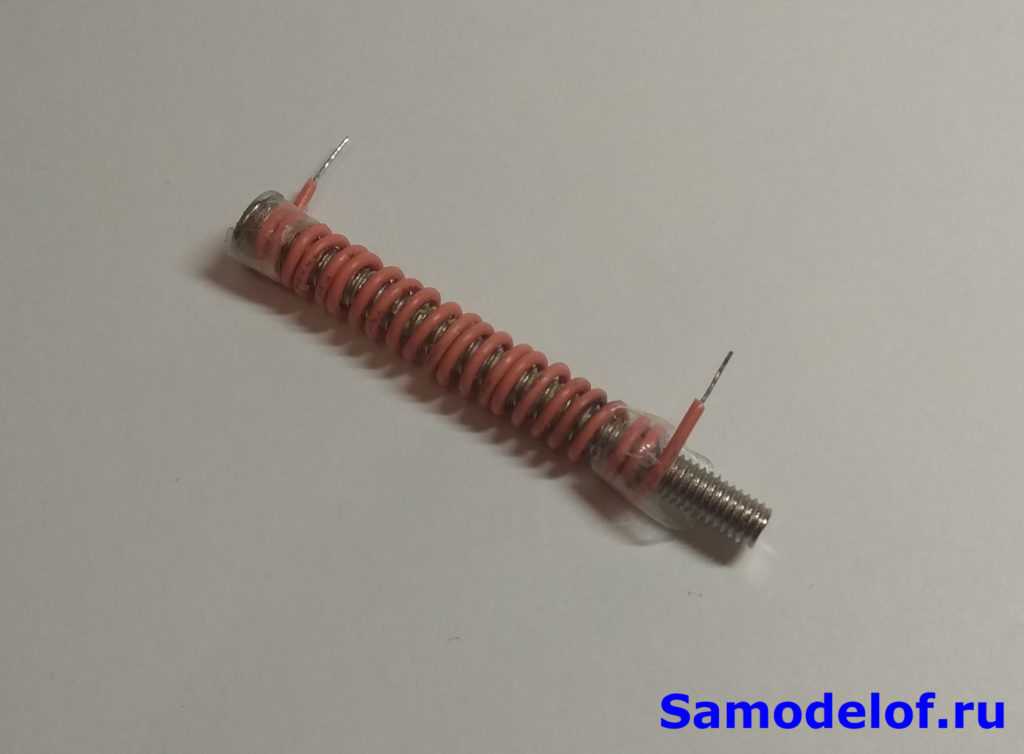

Наматываем медный провод вокруг гвоздяШаг 2 Вокруг гвоздя или другого сердечника аккуратно намотайте медный провод так, чтобы витки были расположены параллельно друг к другу. Делать это необходимо только в одном направлении. От этого зависит расположение полюсов будущего магнита. Если вы захотите изменить их расположение, то можно просто перемотать проволоку в другом направлении. Не выполнив этого условия, вы добьетесь того, что магнитные поля различных секций будут воздействовать друг на друга, из-за чего сила магнита будет минимальной.

Подсоединяем провод к батарейкеШаг 3 Концы очищенного медного провода соедините с двумя заранее подготовленными обычными проводками. Соединение заизолируйте, а один конец проводка подключите к клемме положительного заряда на аккумуляторе, а другой — на противоположный конец

Причем неважно, какой проводок к какому концу будет подключен — это не отразится на эксплуатационных возможностях электромагнита. Если все сделано правильно, то магнит сразу же начнет работать! Если у аккумулятора есть реверсивный способ подключения, то вы сможете изменить направление полюсов

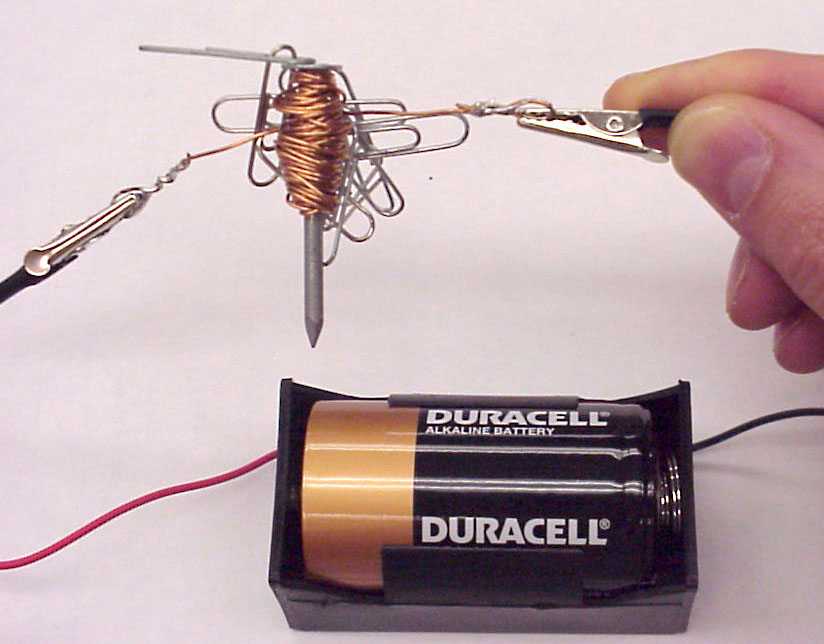

Электромагнит работает!

Способ номер два. Сложный, но технологичный

Принцип этого решения в том чтобы изменить питающее напряжение катушки электромагнита пускателя. Способов реализации этого очень много. Задача состоит в том, что бы подачей напряжения питания вызвать безукоризненное срабатывания пускателя, а при переходе его в рабочий режим снизить питание только для удержания контактной группы. Преимущество такого решения в незначительном токе, отсутствие нагрева и долгосрочной работе катушки электромагнита пускателя.

Реализовать можно элементарно с помощью дополнительного трансформатора или сопротивления для получения низкого напряжения удержания. Вопрос в том, как это реализовать? А способов реализации достаточно много. Самый простой это использование выключателей с одной отпускаемой группой.

То есть основная контактная группа коммутирует пониженное напряжение питания, достаточное для удержания электромагнита. А отпускаемый контакт подает номинальное напряжение для сработки катушки только в момент нажатия на кнопку включения. При ослаблении нажатия, отпускаемый контакт размыкается, отключая напряжение сработки, оставляя только пониженное напряжение нужное для удержания электромагнита. Пример такого выключателя можно увидеть на старых стиральных машинках типа «Кама», но сегодня легко найти похожий и современный.

Добиться такого же эффекта можно и без механических контактов. Электроника предоставляет множество решений для этого. Реализаций масса, например управление пускателем через обычный симистор или силовой транзистор. Два рабочих режима запуска и удержания электромагнитного пускателя обеспечиваются схемой управления. Реализация схемы управления зависит от конкретных возможностей изготовителя.

Например, мне удобней всего было управлять с помощью микроконтроллера с ШИМ портами. Этим я реализовал программное открытие на нужный мне угол, да и была необходимость удаленного управления пускателем промышленного насоса. Если таких требований не преследуется, то смену напряжения питания легко осуществить через таймер на микросхеме 555 или разряд конденсатора, нужно только предусмотреть транзисторный ключ управления силовым транзистором или симистором. На этом заканчиваю, будьте бдительны при работе с электричеством.

Полезные советы

Железный сердечник подобрать по ее внутреннему сечению несложно. Для удобства управления в схему нужно включить реостат (переменное сопротивление). Соответственно, такой эл/магнит подключается уже к розетке. Сила притяжения регулируется изменением R цепи.

Можно повысить мощность электромагнита за счет увеличения сечения сердечника. Но только до определенных пределов. И здесь придется экспериментировать.

Прежде чем делать эл/магнит, необходимо убедиться, что выбранный образец железа для этого подходит. Проверка достаточно простая. Берется обычный магнитик; в доме много чего есть на таких «присосках». Если он притянет подобранную для сердечника деталь, можно использовать. При отрицательном или «слабом» результате лучше поискать другой образец.

Сделать электромагнит достаточно просто. Все остальное зависит от терпения и сообразительности мастера. Возможно, чтобы получить то, что нужно, придется поэкспериментировать – с напряжением питания, сечением проволоки и так далее. Любая самоделка требует не только творческого подхода, но и времени. Если его не пожалеть, то отличный результат обеспечен.

Простой, но мощный электромагнит своими руками

А так же: Инструмент какой угодно корпус (можно использовать кабель канал), паяльник и все для пайки.

Хочется так же добавить, что все эти вещи можно или заказать в Китае, или приобрести в местном радио рынке.

Первым делом подготовим магнитопровод, так как это в данной самоделки самое сложное.

Я извлекаю подобные вещи из старых, советских релюшек (не обязательно рабочих).

На момент создания, у меня была под рукой «Реле РКН-РКМ», поэтому её и будем «вскрывать».

Этап 2:

После извлечения магнитопровода, необходимо намотать уже новую обмотку. Для этого приготовим 0.5 провод, и приступаем к намотке 250-300 витков.

Можно и больше и меньше, но из моих расчетов, это самый оптимальный вариант. Ведь в данном случаи ток потребления с аккумулятора не будет превышать 5А, а грузоподъемность будет около 2кг.

Желательно еще и доработать сам сердечник, для этого сделаем прорези для ввода и вывод провода.

Затем сразу и протестировать, все ли получилось.

Для этого зачистите конец и начало обмотки ножом, и подключите заряженный аккумулятор.

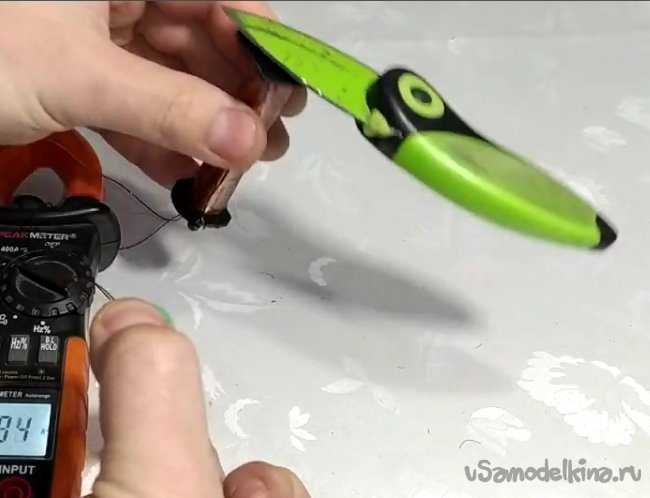

Я так же воспользовался токовыми клещами постоянного тока, и потребление составило 4.8А.

Хочется так же сказать, что при подключении по схеме, ток потребления упадет примерно в 2 раза, это связано с неполным открыванием транзистора, а так же с незначительными переходными сопротивлениями. Таким образом, полностью готовое устройство, будет требовать от аккумулятора отдачи около 3-4А.

Этап 3.

После того, как убедились, что все работает, приступаем к сборке всего остального. Первым делом подготовим кусочек текстолита, на нем разместиться полевой транзистор.

Настала очередь и самого аккумулятора. Желательно делать все последующие манипуляции с ним в разряженном состоянии. Сразу скажу, что паять Li-ion не желательно, но если у Вас нет специального сварочного устройства для них, то можно и паять, но делать быстро и не перегревать аккум.

«Минус» от аккумулятора идет на исток транзистора(нога справа). После пайки, провод можно зафиксировать скотчем к корпусу аккума.

Обратите внимание

! Что нижняя часть текстолита, будет находиться прям на «+» аккумулятора, поэтому и необходимо использовать односторонний текстолит!(Вы можете размещать все как удобно)

И так, сейчас очень просто расскажу что мы сделали и что будет дальше. «+» от аккумулятора, пойдет сразу на катушку, 2 провод от «+» пойдет на приход кнопки. Провод с затвора идет на «уход» с кнопки. Тем самым, после нажатия кнопки, «+» аккумулятора попадает на затвор транзистора, он «открывается», и замыкает уже сток-исток. Тем самым, цепь замыкается, и через катушку, начинает идти ток аккумулятора (создается магнитное поле, и у нас в руках электромагнит).

Остается только засунуть все это в корпус.

Затем засовываем это все в импровизированный корпус, и готово! Единственное что необходимо доделать, это зарядное устройство для аккумулятора. Поэтому если вы планируете собрать подобную вещь, заранее подумайте над этим.

Источник

Сила Ампера

Сила Ампера – сила, которая действует на проводник с током, находящийся в магнитном поле.

Закон Ампера: на проводник c током силой ​\( I \)​ длиной ​\( l \)​, помещенный в магнитное поле с индукцией ​\( \vec{B} \)​, действует сила, модуль которой равен:

где ​\( \alpha \)​ – угол между проводником с током и вектором магнитной индукции ​\( \vec{B} \)​.

Направление силы Ампера определяют по правилу левой руки: если ладонь левой руки расположить так, чтобы перпендикулярная к проводнику составляющая вектора магнитной индукции ​\( B_\perp \)​ входила в ладонь, а четыре вытянутых пальца указывали направление тока в проводнике, то отогнутый на 90° большой палец покажет направление силы Ампера.

Сила Ампера не является центральной. Она направлена перпендикулярно линиям магнитной индукции.

Сила Ампера широко используется. В технических устройствах создают магнитное поле с помощью проводников, по которым течет электрический ток. Электромагниты используют в электромеханическом реле для дистанционного выключения электрических цепей, магнитном подъемном кране, жестком диске компьютера, записывающей головке видеомагнитофона, в кинескопе телевизора, мониторе компьютера. В быту, на транспорте и в промышленности широко применяют электрические двигатели. Взаимодействие электромагнита с полем постоянного магнита позволило создать электроизмерительные приборы (амперметр, вольтметр).

Простейшей моделью электродвигателя служит рамка с током, помещенная в магнитное поле постоянного магнита. В реальных электродвигателях вместо постоянных магнитов используют электромагниты, вместо рамки – обмотки с большим числом витков провода.

Коэффициент полезного действия электродвигателя:

где ​\( N \)​ – механическая мощность, развиваемая двигателем.

Коэффициент полезного действия электродвигателя очень высок.

Алгоритм решения задач о действии магнитного поля на проводники с током:

  • сделать схематический чертеж, на котором указать проводник или контур с током и направление силовых линий поля;
  • отметить углы между направлением поля и отдельными элементами контура;
  • используя правило левой руки, определить направление силы Ампера, действующей на проводник с током или на каждый элемент контура, и показать эти силы на чертеже;
  • указать все остальные силы, действующие на проводник или контур;
  • записать формулы для остальных сил, упоминаемых в задаче. Выразить силы через величины, от которых они зависят. Если проводник находится в равновесии, то необходимо записать условие его равновесия (равенство нулю суммы сил и моментов сил);
  • записать второй закон Ньютона в векторном виде и в проекциях;
  • решить полученную систему уравнений относительно неизвестной величины;
  • решение проверить.

Электромагнит с напряжением 12 вольт

В этом видео уроке канал “Э+М” рассказал о том, что такое электромагнит. Также показал, как сделать его руками с напряжением питания 12 вольт и поставил серию опытов с его использованием. Показал, как увеличить эффективность.

Посмотрите товары для изобретателей. Ссылка на магазин.

Для начала немного теории истории. В начале 19 века датский физик Эрстед обнаружил связь между электричеством и магнетизмом. Ток, проходящий через проводник, находящийся рядом с компасом, отклоняет его стрелку в сторону проводника. Это свидетельствует о наличии магнитного поля вокруг проводника. Также выяснилось, что если в намотать проводник в катушку, его магнитные свойства усилится. В катушке с проводом, так называемом соленоиде, образуются магнитные линии, такие же, как и в постоянном магните.

В зависимости от того, какой стороной понесем катушку к компасу, он будет отклоняться в ту или иную сторону. Так как в катушке образовались два полюса: северный и южный. Можно изменить направление электрического тока, когда поменяются полюса. Для эксперимента автор канала намотал 2 одинаковые катушки. Первая катушка 260 витков, сопротивление 7 ом. 2 в два раза больше. 520 витков, сопротивление 15 ом. Питание будет осуществляться от источника постоянного тока. Напряжение 12 вольт. В данном случае это компьютерный блок питания. Также подойдет свинцовый аккумулятор.

Начнем эксперименты с первой катушке, у которой 260 витков. Мультиметр установлена в режиме измерения тока. Он покажет ток в амперах, текущий через катушку. Как видим показатель 1,4 ампера. Этого достаточно, чтобы притянуть маленькие металлические предметы. Попробуем объект побольше. Пусть это будет железный рубль. Катушка не может справиться с этой нагрузкой. Попробуем провести тот же опыт со второй катушкой. Ток здесь составляет 0,7 ампера. Это в 2 раза меньше, чем у 1. При том же напряжении 12 вольт. Она также не может притянуть рубль. Что можно сделать, чтобы увеличить магнитные свойства нашей катушки? Попробуем ставить железный сердечник. Для этого используем болт. Теперь он выступит в качестве магнитопровода. Последний способствует прохождению магнитного потока через себя, увеличивает соответствующие свойства соленоида. Теперь наша конструкция превратилась в электромагнит. Он уже с легкостью справляется с рублем. Ток остался таким же, 1,4 ампера.

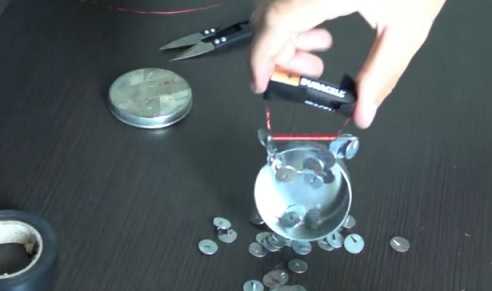

Поэкспериментируем дальше и посмотрим, сколько таких предметов может притянуть магнитная катушка. Электромагнит нагрелся, значит его сопротивление увеличилось. Чем больше сопротивление, тем меньше ток. Тем меньше магнитное поле катушка создаёт. Дадим а полностью остыть электромагниту и повторим экспериментов. В этот раз нагрузкой станут 12 монет. Как видим, нижние монеты при снижении тока начали сами отпадает. Сколько не пытался ведущий экспериментировать, удалось поднять не более такой нагрузки.

Проведем тот же опыт со второй катушкой. У него два раза больше витков. Посмотрим, сильнее ли она, чем предыдущая. Смотрите продолжение о электромагните на 12 вольт на видео с 6 минуты.

Как сделать простой электромагнит – пошаговая инструкция со схемами

Такое устройство удобно тем, что его работой легко управлять при помощи эл/тока – менять полюса, силу притяжения. В некоторых вопросах оно становится поистине незаменимым, а часто используется как конструктивный элемент различных самоделок. Своими руками сделать простой электромагнит несложно, тем более что практически все необходимое можно найти в каждом доме.

Что понадобится

  • Любой подходящий образец из железа (оно хорошо магнитится). Это будет сердечник электромагнита.
  • Проволока – медная, обязательно с изоляцией, чтобы предотвратить прямой контакт двух металлов. Для самодельного эл/магнита рекомендуемое сечение – 0,5 (но не более 1,0).
  • Источник постоянного тока – батарейка, АКБ, БП.

Дополнительно:

  • Соединительные провода для подключения электромагнита.
  • Паяльник или изолента для фиксации контактов.

Это общая рекомендация, так как электромагнит изготавливается с определенной целью. Исходя из этого, и подбираются составные части схемы.

А если он делается в домашних условиях, то какого-то стандарта и быть не может – подойдет все, что есть под рукой.

Например, применительно к первому пункту в качестве сердечника нередко используют гвоздь, дужку замка, отрезок железного стержня – выбор вариантов огромный.

Обмотка

Медный провод аккуратно, виток за витком, накручивается на сердечник. При такой скрупулезности КПД электромагнита будет максимально возможным.

После первого «прохода» по железному образцу проволока укладывается вторым слоем, иногда и третьим. Это зависит от того, какая мощность устройства требуется.

Но направление намотки должно быть неизменным, иначе произойдет «разбалансировка» магнитного поля, и электромагнит вряд ли что-то сможет притянуть к себе.

Чтобы понять смысл протекающих процессов, достаточно вспомнить уроки физики из курса средней школы – движущиеся электроны, создаваемое ими ЭМП, направление его вращения.

После окончания намотки проволока обрезается так, чтобы выводы было удобно подключить к источнику питания. Если это батарейка – то напрямую. При использовании БП, аккумулятора или иного прибора понадобятся соединительные провода.

Что учесть

С количеством слоев есть определенные сложности.

  • С увеличением витков повышается реактивное сопротивление. Значит, сила тока начнет снижаться, а притяжение станет более слабым.
  • С другой стороны, повышение номинала тока вызовет нагрев обмотки.

Подробно принцип действия работы электромагнита описан в следующем видео:

Подключение

  • Зачистка выводов «медяшки». Проволока изначально покрыта несколькими слоями лака (в зависимости от марки), а он, как известно – изолятор.
  • Спаивание медного и соединительного проводов. Хотя это и непринципиально – можно сделать скрутку, изолировав ее трубкой ПВХ или клейкой лентой.
  • Фиксация вторых концов проводов на зажимах. Например, типа «крокодил». Такие съемные контакты позволят легко менять полюса электромагнита, если это понадобится в процессе его применения.

Полезные советы

Для изготовления мощного электромагнита домашние умельцы нередко используют катушку от МП (магнитного пускателя), реле, контакторов. Они есть и на 220, и на 380 В.

Железный сердечник подобрать по ее внутреннему сечению несложно. Для удобства управления в схему нужно включить реостат (переменное сопротивление). Соответственно, такой эл/магнит подключается уже к розетке.

Сила притяжения регулируется изменением R цепи.

Можно повысить мощность электромагнита за счет увеличения сечения сердечника. Но только до определенных пределов. И здесь придется экспериментировать.

Прежде чем делать эл/магнит, необходимо убедиться, что выбранный образец железа для этого подходит. Проверка достаточно простая. Берется обычный магнитик; в доме много чего есть на таких «присосках». Если он притянет подобранную для сердечника деталь, можно использовать. При отрицательном или «слабом» результате лучше поискать другой образец.

Сделать электромагнит достаточно просто. Все остальное зависит от терпения и сообразительности мастера. Возможно, чтобы получить то, что нужно, придется поэкспериментировать – с напряжением питания, сечением проволоки и так далее. Любая самоделка требует не только творческого подхода, но и времени. Если его не пожалеть, то отличный результат обеспечен.
