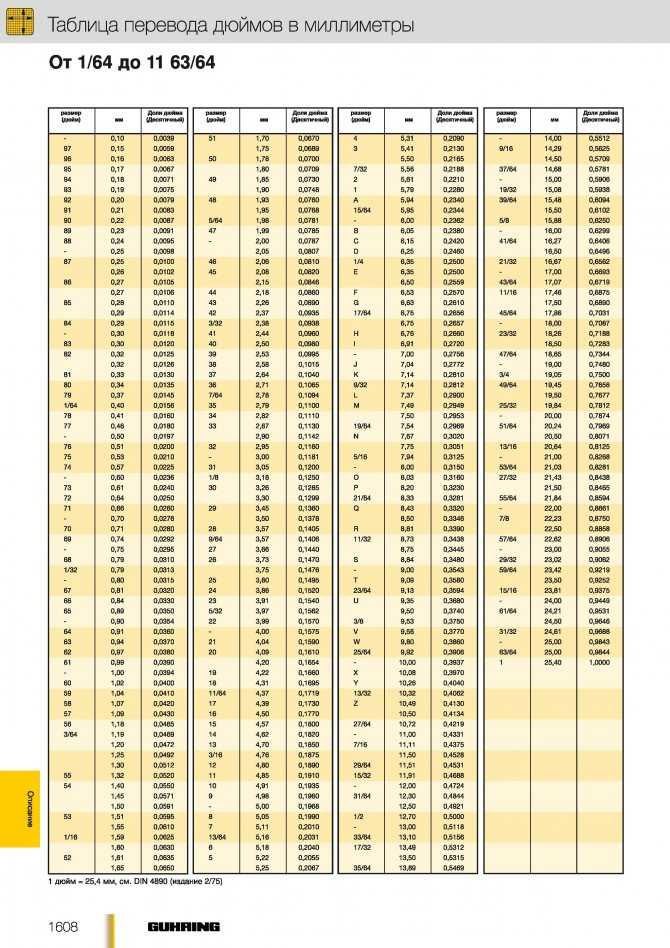

Таблица перевода дюймов и их долей в миллиметры
Таблица 2
|
Дюймы |
Миллиметры |
Дюймы |
Миллиметры |
|
1/64 |
0,397 |
1 13/32 |
35,719 |
|
1/32 |
0,794 |
1 7/16 |
36,513 |
|
3/64 |
1,191 |
1 15/32 |
37,306 |
|
1/16 |
1,588 |
1 1/2 |
38,100 |
|
5/64 |
1,984 |
1 17/32 |
38,894 |
|
3/32 |
2,381 |
1 9/16 |
39,688 |
|
7/64 |
2,778 |
1 19/32 |
40,481 |
|
1/8 |
3,175 |
1 5/8 |
41,275 |
|
9/64 |
3,572 |
1 21/32 |
42,069 |
|
5/32 |
3,969 |
1 11/16 |
42,863 |
|
11/64 |
4,366 |
1 23/32 |
43,656 |
|
3/16 |
4,763 |
1 3/4 |
44,450 |
|
13/64 |
5,159 |
1 25/32 |
45,244 |
|
7/32 |
5,556 |
1 13/16 |
46,038 |
|
15/64 |
5,953 |
1 27/32 |
46,831 |
|
1/4 |
6,350 |
1 7/8 |
47,625 |
|
17/64 |
6,747 |
1 29/32 |
48,419 |
|
9/32 |
7,144 |
1 15/16 |
49,213 |
|
19/64 |
7,541 |
1 31/32 |
50,006 |
|
5/16 |
7,938 |
2 |
50,800 |
|
21/64 |
8,334 |
2 1/2 |
63,500 |
|
11/32 |
8,731 |
3 |
76,200 |
|
23/64 |
9,128 |
3 1/2 |
88,900 |
|
3/8 |
9,525 |
4 |
101,600 |
|
25/64 |
9,922 |
4 1/2 |
114,300 |
|
13/32 |
10,319 |
5 |
127,000 |
|
27/64 |
10,716 |
5 1/2 |
139,700 |
|
7/16 |
11,113 |
6 |
152,400 |
|
29/64 |
11,509 |
6 1/2 |
165,100 |
|
15/32 |
11,906 |
7 |
177,800 |
|
31/64 |
12,303 |
7 1/2 |
190,500 |
|
1/2 |
12,700 |
8 |
203,200 |
|
33/64 |
13,097 |
8 1/2 |
215,900 |
|
17/32 |
13,494 |
9 |
228,600 |
|
35/64 |
13,891 |
9 1/2 |
241,300 |
|
9/16 |
14,288 |
10 |
254,000 |
|
37/64 |
14,684 |
10 1/2 |
266,700 |
|
19/32 |
15,081 |
11 |
279,400 |
|
39/64 |
15,478 |
12 |
304,800 |
|
5/8 |
15,875 |
13 |
330,200 |
|
41/64 |
16,272 |
14 |
355,600 |
|
21/32 |
16,669 |
15 |
381,000 |
|
43/64 |
17,066 |
16 |
406,400 |
|
11/16 |
17,463 |
17 |
431,800 |
|
45/64 |
17,859 |
18 |
457,200 |
|
23/32 |
18,256 |
19 |
482,600 |
|
47/64 |
18,653 |
20 |
508,000 |
|
3/4 |
19,050 |
21 |
533,400 |
|
49/64 |
19,447 |
22 |
558,800 |
|
25/32 |
19,844 |
23 |
584,200 |
|
51/64 |
20,241 |
24 |
609,600 |
|
13/16 |
20,638 |
25 |
635,000 |
|
53/64 |
21,034 |
26 |
660,400 |
|
27/32 |
21,431 |
27 |
685,800 |
|
55/64 |
21,828 |
28 |
711,200 |
|
7/8 |
22,225 |
29 |
736,600 |
|
57/64 |
22,622 |
30 |
762,000 |
|
29/32 |
23,019 |
35 |
889,000 |
|
59/64 |
23,416 |
40 |
1016,000 |
|
15/16 |
23,813 |
45 |
1143,000 |
|
61/64 |
24,209 |
50 |
1270,000 |
|
31/32 |
24,606 |
60 |
1524,000 |
|
63/64 |
25,003 |
70 |
1778,000 |
|
1 |
25,400 |
80 |
2032,000 |
|
1 1/32 |
26,194 |
90 |
2286,000 |
|
1 1/16 |
26,988 |
100 |
2540,000 |
|
1 3/32 |
27,781 |
110 |
2794,000 |
|
1 1/8 |
28,575 |
120 |
3048,000 |
|
1 5/32 |
29,369 |
130 |
3302,000 |
|
1 3/16 |
30,163 |
140 |
3556,000 |
|
1 7/32 |
30,956 |
150 |
3810,000 |
|
1 1/4 |
31,750 |
160 |
4064,000 |
|
1 9/32 |
32,544 |
170 |
4318,000 |
|
1 5/16 |
33,338 |
180 |
4572,000 |
|
1 11/32 |
34,131 |
190 |
4826,000 |
|
1 3/8 |
34,925 |
200 |
5080,000 |
См. также Перевод дробных долей дюйма в десятичные доли дюйма
2016 abcIBC.com. All rights reserved.
Основные размеры дюймового крепежа UNC приведены в таблице дюймовых резьб
| Типоразмер | Наружный диаметр, дюймов | Наружный диаметр, мм | Диаметр сверления, мм mm | Число витков на дюйм | Шаг, мм |
| N 1 – 64 UNC | 0,073 | 1,854 | 1,50 | 64 | 0,397 |
| N 2 – 56 UNC | 0,086 | 2,184 | 1,80 | 56 | 0,453 |
| N 3 – 48 UNC | 0,099 | 2,515 | 2,10 | 48 | 0,529 |
| N 4 – 40 UNC | 0,112 | 2,845 | 2,35 | 40 | 0,635 |
| N 5 – 40 UNC | 0,125 | 3,175 | 2,65 | 40 | 0,635 |
| N 6 – 32 UNC | 0,138 | 3,505 | 2,85 | 32 | 0,794 |
| N 8 – 32 UNC | 0,164 | 4,166 | 3,50 | 32 | 0,794 |
| N 10 – 24 UNC | 0,190 | 4,826 | 4,00 | 24 | 1,058 |
| N 12 – 24 UNC | 0,216 | 5,486 | 4,65 | 24 | 1,058 |
| 1/4″ – 20 UNC | 0,250 | 6,350 | 5,35 | 20 | 1,270 |
| 5/16″ – 18 UNC | 0,313 | 7,938 | 6,80 | 18 | 1,411 |
| 3/8″ – 16 UNC | 0,375 | 9,525 | 8,25 | 16 | 1,587 |
| 7/16″ – 14 UNC | 0,438 | 11,112 | 9,65 | 14 | 1,814 |
| 1/2″ – 13 UNC | 0,500 | 12,700 | 11,15 | 13 | 1,954 |
| 9/16″ – 12 UNC | 0,563 | 14,288 | 12,60 | 12 | 2,117 |
| 5/8″ – 11 UNC | 0,625 | 15,875 | 14,05 | 11 | 2,309 |
| 3/4″ – 10 UNC | 0,750 | 19,050 | 17,00 | 10 | 2,540 |
| 7/8″ – 9 UNC | 0,875 | 22,225 | 20,00 | 9 | 2,822 |
| 1″ – 8 UNC | 1,000 | 25,400 | 22,25 | 8 | 3,175 |
| 1 1/8″ – 7 UNC | 1,125 | 28,575 | 25,65 | 7 | 3,628 |
| 1 1/4″ – 7 UNC | 1,250 | 31,750 | 28,85 | 7 | 3,628 |
| 1 3/8″ – 6 UNC | 1,375 | 34,925 | 31,55 | 6 | 4,233 |
| 1 1/2″ – 6 UNC | 1,500 | 38,100 | 34,70 | 6 | 4,233 |
| 1 3/4″ – 5 UNC | 1,750 | 44,450 | 40,40 | 5 | 5,080 |
| 2″ – 4 1/2 UNC | 2,000 | 50,800 | 46,30 | 4,5 | 5,644 |
| 2 1/4″ – 4 1/2 UNC | 2,250 | 57,150 | 52,65 | 4,5 | 5,644 |
| 2 1/2″ – 4 UNC | 2,500 | 63,500 | 58,50 | 4 | 6,350 |
| 2 3/4″ – 4 UNC | 2,750 | 69,850 | 64,75 | 4 | 6,350 |
| 3″ – 4 UNC | 3,000 | 76,200 | 71,10 | 4 | 6,350 |
| 3 1/4″ – 4 UNC | 3,250 | 82,550 | 77,45 | 4 | 6,350 |
| 3 1/2″ – 4 UNC | 3,500 | 88,900 | 83,80 | 4 | 6,350 |
| 3 3/4″ – 4 UNC | 3,750 | 95,250 | 90,15 | 4 | 6,350 |
| 4″ – 4 UNC | 4,000 | 101,600 | 96,50 | 4 | 6,350 |
6 дополнительных ресурсов для обучения чтению линейки
Если вам нужна дополнительная помощь в обучении чтению линейки в сантиметрах или дюймах, видео и рабочие листы могут быть отличными ресурсами.
Вот два простых видео, которые помогут вам научиться читать линейку:
Как читать линейку в дюймах
Как читать линейку в см
Если вы предпочитаете проверить свои знания в области чтения линейки с помощью практических вопросов, то это отличная идея скачать бесплатные таблицы измерений с этих математических сайтов:
- Задания по математике K12
- DadsWorksheets.com
- Math-Aids.com
- ООО «ТехЭд»
Всех этих ресурсов, в дополнение к горстке практических вопросов, которые мы дали вам выше, должно быть достаточно, чтобы вы могли прочитать линейку в кратчайшие сроки!
Расчет объема воды в трубе и радиаторах
Выбор мощности, тока и сечения проводов и кабелей
В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.
Медные жилы, проводов и кабелей
| Сечение токопро водящей жилы, мм |
|
Алюминиевые жилы, проводов и кабелей
| Сечение токопро водящей жилы, мм |
|
Перевод дробных дюймов
Иногда используются дробные доли инча (½, ¾ и др.). Чтобы перевести их в сантиметры и миллиметры, нужно провести более сложные вычисления: 2,54 или 25,4 разделить на знаменатель дроби и умножить на числитель.
Пример вычислений в миллиметрах:
- Указан размер 5/8’’, нужно перевести его в миллиметры;
- Делим 25,4 на 8, получаем 3,175;
- Умножаем полученное число на 5, получаем 15,875 мм.
Таким образом, 5/8’’ = 15, 875 мм или 1,5875 см. По такой же схеме можно вычислить любые значения.
Перевод дробных инчей в сантиметры объясняет, почему мировая промышленность не переходит на метрическую систему и не отказывается от дюймов.
Размеры в несистемных единицах гораздо короче, а в метрических единицах получается длинная и неудобная дробь.
Пользоваться ей неудобно, а полностью менять технический процесс ради удобства обозначения слишком дорого. Проще и удобнее использовать инчи в тех областях, где это принято.
Самые частые размеры в дробных единицах:
- ½’’
- ¼’’
- 1/8’’
- 1/16’’
- 1/32’’
- 3/8’’
- 5/8’’
- 7/8’’
- ¾’’
- 5/16’’
- 9/32’’
В России с дробными инчами сталкиваются владельцы американских автомобилей и мотоциклов, сотрудники автосервисов и любители оружия.
Как читать линейку: имперская система против метрической
Вы можете использовать два типа линейки: дюймовую или британскую линейку и сантиметровую или метрическую линейку.
Дюймы соответствуют имперской системе, которая является основной системой измерения, используемой в США и некоторых других странах.
Тем временем, сантиметры являются частью метрической системы, который используется во всем мире как в повседневной жизни, так и в науке.
Хотя мы будем предоставлять изображения, которые вы можете использовать, чтобы следовать нашим инструкциям, мы рекомендуем достать собственную линейку или измерительную ленту, чтобы вы могли следить за ними в режиме реального времени.
Расчет объема трубы
Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2, где D — диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи, где Пи=3.14159265. Так, R=L/6,28318530, где L — длина окружности.
Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи. Так, S=Пи*R*R, где R — радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.
Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L, где S — площадь сечения, а L — длина трубы.
Таблицы для перевода
При строительстве магистралей различного назначения применяют разные трубопрокатные материалы: из стали, из меди, из латуни, из пластика и другие. Все эти изделия отличает классификация и меры измерений.
Габаритные величины всех трубных изделий задаются такими показателями:
- Дн – внешний Ø.
- Дв – внутренний Ø.
- h – толщина стенки.
Ранее пользовались только магистралями из стали, и для них создали свою систему определения размеров. К примеру, диаметр полдюймовой трубы в переводе на мм равен 12,7. Это ее внутренние размеры. То есть, в этом показателе учтен не только габарит полдюймовой трубной заготовки, но и ее пропускная возможность.
А наружный обхват полдюймовой заготовки составляет 2,1 см. Поэтому в таблице возле полдюймовой резьбы обязательно добавляют слово труб. Зная точные размеры полдюймового и любого другого вида сортамента, можно быстрее сделать правильный выбор нужных объемов.
Это наглядно видно в таблице:
| Размеры (в дюймах) | 1/2 | 3/4 | 7/8 | 1 | 1,5 | 2 |
| Внутренний Ø (в метрической) | 12,7 | 19 | 22,2 | 25,4 | 38,1 | 50,8 |
| Ø резьбы (мм) | 20,4-20,7 | 25,9-26,2 | 29,9-30,0 | 32,7 – 33,0 | 45,8 – 46,2 | 57,9 – 58,3 |

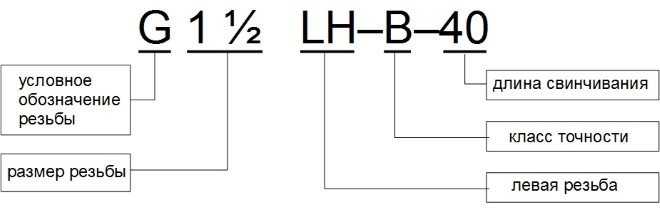

Сейчас эти габариты принято указывать так, как показывает следующая предоставленная таблица:
Первая таблица диаметров (его символьное обозначение – Ø, далее будет обозначаться в статье) труб показывает величины в миллиметрах, а во второй таблице использованы дюймы (международное обозначение – inch или in, далее будет обозначаться в статье). Малоопытный мастер может поинтересоваться, почему так? И какие обозначения считают правильными?
Причина в том, что во всем мире применяется метрическая система. В основе этой системы лежат два показателя: условный и номинальный объем. Подходят к этим понятиям по — разному, но в конечном результате они показывают внешний объем. По своей сути эти величины безразмерные, но иногда они указываются в миллиметрах.
Анализируя табличные данные можно сравнить изделия отечественных изготовителей и аналоги зарубежного производства.
29 дюймов
Российский внедорожник выпускается с колесами, диаметр которых немного меньше, чем у обычного внедорожника. Стандартный размер зарубежных машин соответствует 29 дюймам или 235/75R15.
Отечественный внедорожник (Нива) комплектуется на заводе колесами 175/80R15. На таких покрышках машина быстро зарывается в грязь, с трудом двигается по нашему бездорожью.
Чтобы исправить такую ситуацию, необходимо установить 29 дюймовую резину. Она увеличит клиренс на 25 мм. Если установить покрышки 31 дюйм, дорожный просвет станет больше на 50 мм. Для установки таких колес потребуется только изменение колесных арок. Потребуется увеличить их габариты.
Единицы длины: дюйм и сантиметр
Дюйм (сокращенно ″) — единица длины в британской имперской системе мер, официальной системе мер и весов, принятой в Британской империи.
Почти во всех странах, где была в ходу имперская система мер, она была заменена на метрическую систему. Тем не менее, единицы имперской системы мер всё ещё широко употребляются в Великобритании, Канаде, некоторых других странах — членах Британского Содружества, а также в США.
1 дюйм равен в точности 25,4 мм или 2,54 см.
Сантиметр (см) — единица длины в метрической системе мер, которая в своём современном варианте называется Международная система единиц (СИ).
Основной единицей длины в системе СИ является метр. Префикс «санти» означает «одна сотая». 1 сантиметр равен 0,01 метра.
1 сантиметр приблизительно равен 0,3937 дюйма.
Перевод дюймов в сантиметры (см) — элементарная задача. Надо просто запомнить, что 1 дюйм — это 2,54 см
Сначала поговорим о том, как эти дюймы обозначаются. На английском — это inch. Если их (дюймов) много, пишут inches. В сокращенном варианте ставят только первые две буквы in. Это встречается в тексте. Есть и графическое изображение — это две черточки вверху возле цифры. Например: 3″, 5,2″. Читается это как 3 дюйма, пять и два дюйма.
Характеристика цилиндрической трубной/дюймовой резьбы относительно метрической
Основные характеристики “дюймовой” и “трубной” цилиндрических резьб по отношению к “метрической” резьбе для основных размеров.
|
Номинальный диаметр резьбы в дм |
Дюймовая резьба |
Трубная резьба |
||||
|
наружный диаметр, в мм |
шаг, в мм |
число ниток на 1″ |
наружный диаметр, в мм |
шаг, в мм |
число ниток на 1″ |
|
|
3/16 |
4,76 |
1,06 |
24 |
— |
— |
— |
|
1/8* |
— |
— |
— |
9,73* |
0,91 |
28 |
|
1/4 |
6,35 |
1,27 |
20 |
13,16 |
1,34 |
19 |
|
5/16 |
7,94 |
1,41 |
18 |
— |
— |
— |
|
3/8 |
9,52 |
1,59 |
16 |
16,66 |
1,34 |
19 |
|
7/16 |
11,11 |
1,81 |
14 |
— |
— |
— |
|
1/2 |
12,7 |
2,12 |
12 |
20,96 |
1,81 |
14 |
|
9/16 |
14,29 |
2,12 |
12 |
— |
— |
— |
|
5/8 |
15,87 |
2,31 |
11 |
22,91* |
1,81 |
14 |
|
3/4 |
19,05 |
2,54 |
10 |
26,44 |
1,81 |
14 |
|
7/8 |
22,2 |
2,82 |
9 |
30,2* |
1,81 |
14 |
|
1 |
25,4 |
3,17 |
8 |
33,25 |
2,31 |
11 |
|
1 1/8 |
28,57 |
3,63 |
7 |
37,9* |
2,31 |
11 |
|
1 1/4 |
31,75 |
3,63 |
7 |
41,91 |
2,31 |
11 |
|
1 3/8* |
34,92 |
4,23 |
6 |
44,33* |
2,31 |
11 |
|
1 1/2 |
38,1 |
4,23 |
6 |
,8 |
2,31 |
11 |
|
1 5/8* |
41,27 |
5,08 |
5 |
— |
— |
— |
|
1 3/4 |
44,45 |
5,08 |
5 |
53,75 |
2,31 |
11 |
|
1 7/8* |
47,62 |
5,64 |
4 1/2 |
— |
— |
— |
|
2 |
50,8 |
5,64 |
4 1/2 |
59,62 |
2,31 |
11 |
Что дальше?
Есть вопросы о десятичных дробях и дробях? Наши опытные гиды научат вас как преобразовать десятичные дроби в дроби и как складывать и вычитать дроби.
Метрические линейки обычно имеют только сантиметры и миллиметры. Но знаете ли вы, что есть еще более крошечная единица измерения, называемая нанометрами? Учиться как преобразовать нанометры в метры и другие измерения с помощью нашего подробного руководства.
Вы когда-нибудь видели римские цифры, но не знали, как их читать? Проверить наше подробное руководство и вы будете на пути к пониманию этой древней системы счисления!
Есть друзья, которым тоже нужна помощь в подготовке к экзаменам?
Обозначение дюйма
В технической документации принято три обозначения дюйма:
- Inch;
- In;
- ’’.
Это международные обозначения, которые применяются во всех странах.
Последний символ (’’) самый распространенный – он не вызывает разночтений, его нельзя принять за какой-либо другой. Обозначение Inch или In больше принято в англоязычных странах.
В метрической системе инч не употребляется, поэтому не имеет обозначения. Также от него невозможно образовать дробные или кратные единицы (микродюйм или килодюйм).
Международная Организация законодательной метрологии, которая устанавливает мировые стандарты единиц измерения, призывает отказаться от инча в повседневной жизни. Но в промышленности, в том числе оружейной, эта единица измерения настолько укоренилась, что переходить на сантиметры и миллиметры будет крайне неудобно.
В России инч разрешено использовать только в промышленности. Принятое обозначение – ’’. Пример, диагональ телевизора 32’’.
Чему равен 1 дюйм в сантиметрах и миллиметрах
Английский инч равен 2,54 см или 254 мм.
В этих единицах измеряются:
- Диагонали экранов у телевизоров, мониторов, смартфонов;
- Оружейные калибры;
- Диаметр колеса и покрышки в автомобиле;
- Диаметр объектива и линзы в телескопе;
- Длина стрел для спортивной стрельбы;
- Размер дискет.
В таком качестве дюйм применяется во всех странах, в том числе в России.
Почему вы должны уметь читать линейку
Умение читать линейку важно не только в школе, но и в повседневной жизни. Например, если вы хотите сделать что-то из плотной бумаги, вам, вероятно, понадобится линейка, чтобы отмерить, сколько материала вам понадобится
Или что, если вы хотите поместить в рамку фотографию, которая у вас есть? В этом случае вам, возможно, придется измерить изображение, чтобы увидеть, в какую рамку оно поместится
Например, если вы хотите сделать что-то из плотной бумаги, вам, вероятно, понадобится линейка, чтобы отмерить, сколько материала вам понадобится. Или что, если вы хотите поместить в рамку фотографию, которая у вас есть? В этом случае вам, возможно, придется измерить изображение, чтобы увидеть, в какую рамку оно поместится.
Правда в том, что в жизни есть масса моментов, когда вам нужно уметь читать линейку. И если вы не умеешь читать линейку, то, скорее всего, ты пострадаешь от некоторых последствий. Например, что, если вы сделаете два предмета, которые не подходят друг к другу, потому что один короче или длиннее, чем должен был быть? Или что, если вы провалите научный эксперимент из-за неточности измерения отрезка отрезанной веревки?
Совершенно очевидно, что умение читать линейку важно не только для ваших оценок в школе, но и для вашей повседневной жизни
Основные характеристики дюймовой резьбы
Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная и характеризуется такими показателями:
- наружным и внутренним диаметром;
- шагом;
- областью расположения;
- профилем поверхности;
- направлением сечения;
- высотой профиля;
- количеством заходов.
Все стандартизированные показатели закреплены в ГОСТ 6357–1981. Основными показателями считаются диаметр и шаг. По понятиям диаметра понимают одно из принятых определений:
наружный диаметр – значение, характеризующее расстояние между противоположными точками вершин резьбовых гребней;
внутренний диаметр – единица для указания расстояния между противоположными точками впадин на низшей точке резьбовой канавки;
шаг витков является важной характеристикой нарезки, измеряется между двумя точками соседних канавок или вершин, характеризуется постоянством, так как подобрать ответные болт и гайку при отсутствии условия стабильности очень проблематично;
высота профиля нарезки высчитывается путем нахождения разницы между двумя диаметрами — наружным и внутренним.
<!—cke_bookmark_63E—>
Перевод дюймов в сантиметры и миллиметры (см и мм)
| Дюймы | Сантиметры | Миллиметры | Дюймы | Сантиметры | Миллиметры | Дюймы | Сантиметры | Миллиметры | Дюймы | Сантиметры | Миллиметры |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,54 | 25,4 | 15 | 38,1 | 381 | 29 | 73,66 | 736,6 | 43 | 109,22 | 1092,2 |
| 2 | 5,08 | 50,8 | 16 | 40,64 | 406,4 | 30 | 76,2 | 762 | 44 | 111,76 | 1117,6 |
| 3 | 7,62 | 76,2 | 17 | 43,18 | 431,8 | 31 | 78,74 | 787,4 | 45 | 114,3 | 1143 |
| 4 | 10,16 | 101,6 | 18 | 45,72 | 457,2 | 32 | 81,28 | 812,8 | 46 | 116,84 | 1168,4 |
| 5 | 12,7 | 127 | 19 | 48,26 | 482,6 | 33 | 83,82 | 838,2 | 47 | 119,38 | 1193,8 |
| 6 | 15,24 | 152,4 | 20 | 50,8 | 508 | 34 | 96,36 | 963,6 | 48 | 121,92 | 1219,2 |
| 7 | 17,78 | 177,8 | 21 | 53,34 | 533,4 | 35 | 88,9 | 889 | 49 | 124,46 | 1244,6 |
| 8 | 20,32 | 203,2 | 22 | 55,88 | 558,6 | 36 | 91,44 | 914,4 | 50 | 127 | 1270 |
| 9 | 22,86 | 228,6 | 23 | 58,42 | 584,2 | 37 | 93,98 | 939,8 | 51 | 129,54 | 1295,4 |
| 10 | 25,4 | 254 | 24 | 60,96 | 609,6 | 38 | 96,52 | 965,2 | 52 | 132,08 | 1320,8 |
| 11 | 27,94 | 279,4 | 25 | 63,5 | 635 | 39 | 99,06 | 990,6 | 53 | 134,62 | 1346,2 |
| 12 | 30,48 | 304,8 | 26 | 66,04 | 660,4 | 40 | 101,6 | 1016 | 54 | 137,16 | 1371,6 |
| 13 | 33,02 | 330,2 | 27 | 68,58 | 685,8 | 41 | 104,14 | 1041,4 | 55 | 139,7 | 1397 |
| 14 | 35,56 | 356,6 | 28 | 71,12 | 711,2 | 42 | 106,68 | 1066,8 | 56 | 142,24 | 1422,4 |
Перевод дробных дюймов и таблица
Но размер — это не всегда целое число. Часто имеются десятые части того же дюйма. Не сказать, что это сильно усложняет задачу перевода в сантиметры. Просто таблиц с такими значениями вы не найдете — слишком они большие. Так что, однозначно, придется считать самому. А действовать нужно точно также: умножить размер в дюймах на 2,54 см.
- 1,2″ переводим в сантиметры — 1,2″ * 2,54 см = 3,048 см или почти 3,05 см (это после округления);
- 5,7″ — 5,7″ * 2,54 см = 14,478 см. После округления получаем 14,5 см.
Если размер указан обычными дробями, перевод чуть сложнее. Надо 2,54 см разделить на знаменатель (это та цифра, которая внизу) и умножить на числитель (цифра в верхней части дроби). Рассмотрим примеры. Так будет понятнее.
- 3/5″ переводим в сантиметры так: 2,54 см / 5 * 3 = 1,524 см. То есть 3/5 дюйма это 1,52 см.
- 1/4″ в сантиметрах это 2,54 / 4 * 1 = 0,635 см, то есть это 6,4 мм.
| Размер в дюймах | Размер в миллиметрах | Размер в сантиметрах | Размер в дюймах | Размер в миллиметрах | Размер в сантиметрах |
|---|---|---|---|---|---|
| 1/16″ | 1.59 | 0.16 | 2 1/4″ | 57.2 | 5.7 |
| 1/8″ | 3.18 | 0.32 | 2 3/8″ | 60.3 | 6.0 |
| 1/4″ | 6.4 | 0.64 | 2 1/2″ | 63.5 | 6.4 |
| 3/8″ | 9.5 | 0.95 | 2 5/8″ | 66.7 | 6.7 |
| 1/2″ | 12.7 | 1.27 | 2 3/4″ | 69.8 | 7.0 |
| 5/8″ | 15.9 | 1.6 | 2 7/8″ | 73.0 | 7.3 |
| 3/4″ | 19.0 | 1.9 | 3″ | 76.2 | 7.6 |
| 7/8″ | 22.2 | 2.22 | 3 1/8″ | 79.4 | 7.9 |
| 1″ | 25.4 | 2.54 | 3 1/4″ | 82.6 | 8.3 |
| 1 1/8″ | 28.6 | 2.9 | 3 3/8″ | 85.7 | 8.6 |
| 1 1/4″ | 31.6 | 3.2 | 3 1/2″ | 88.9 | 8.9 |
| 1 3/8″ | 34.9 | 3.5 | 3 5/8″ | 92.1 | 9.2 |
| 1 1/2″ | 38.1 | 3.8 | 3 3/4″ | 95.2 | 9.5 |
| 1 5/8″ | 41.3 | 4.1 | 3 7/8″ | 98.4 | 9.8 |
| 1 3/4″ | 44.4 | 4.4 | 4″ | 101.6 | 10.2 |
| 1 7/8″ | 47.6 | 4.8 | 4 1/8″ | 104.8 | 10.5 |
| 2″ | 50.8 | 5.1 | 4 1/4″ | 108.8 | 10.9 |
| 2 1/8″ | 54.0 | 5.4 | 4 3/8″ | 111.1 | 11.1 |
Если размер указан в виде правильной дроби, то есть, имеется целая и дробная часть — 2 1/3″ или 5 3/8″, чтобы сказать сколько это в сантиметрах, целую часть умножаем на 2,54 , а с дробной поступаем как описано выше. Рассмотрим примеры:
- 3 4/7″ надо перевести в сантиметры. Сначала переводим целую часть. Это 3″. Умножаем эту цифру на 2,54 см. 3″ * 2.54 см = 7,62 см. Далее переводим дробную часть: 4/7″ это 2,54 / 7 * 4 = 1,45 см. А теперь оба результата складываем: 7,62 см + 1,45 см = 9,07 см. То есть, 3 4/7″ равны 9,07 см.
- Переведем еще 2 2/3 дюйма. Целая часть — 2″ * 2,54 см = 5,08 см. Дробная 2/3″ — 2,54 см /3 * 2 = 1,69 см. Всего получаем: 5,08 см + 1,69 см = 6,77 см.
Все эти операции несложны. Нужен будет калькулятор, который есть на любом телефоне. Если считать даже на калькуляторе не хочется, есть таблицы, в которых указаны наиболее ходовые значения. Их тоже можно сохранить на телефоне или иметь в виде распечатки. В общем, как вам удобно.
Как читать линейку в дюймах
Давайте начнем с того, что посмотрим, как читать линейку в дюймах. Если вы американец, это измерение, которое вы, вероятно, знаете лучше, чем сантиметры, которые иногда указаны на вашей стандартной 12-дюймовой или 1-футовой линейке (мы рассмотрим, как читать линейку в сантиметрах в следующем разделе). раздел).
Вот изображение дюймовой линейки:
Вы должны сразу сказать, что в этой линейке используются дюймы, поскольку она разделена на 12 частей с равным интервалом (от 1 до 12), и мы знаем, что в футе 12 дюймов (не обращайте внимания на см ниже).
Теперь обратите внимание на линии между каждым сантиметром, некоторые из которых длиннее, а некоторые короче других. Каждая из этих крошечных линий представляет собой долю дюйма
Есть Всего пять линий разной длины.
Каждый дюйм разделен на 16 строк, что означает, что расстояние между каждой линией составляет 1/16 дюйма в длину — это наименьшая длина, которую вы можете измерить линейкой
(Обратите внимание, что некоторые линейки опускаются только до линий 1/8 дюйма, а другие — до линий 1/32 дюйма.). Дюйм — самая большая единица на линейке и представлена самой длинной линией
Каждая 1-дюймовая линия помечена числом, указывающим, в каком дюйме она находится на линейке (как показано на изображении выше)
Дюйм — самая большая единица на линейке и представлена самой длинной линией. Каждая 1-дюймовая линия помечена числом, указывающим, в каком дюйме она находится на линейке (как показано на изображении выше).
Пример: Если бы вы измерили длину листа компьютерной бумаги, он подошел бы к отметке 11 дюймов на вашей линейке, что означает, что его длина составляет ровно 11 дюймов.
Вторая по величине единица линейки — 1/2 дюйма, который представлен второй по длине строкой. Обычно они не имеют маркировки, но могут быть на некоторых линейках (в этом случае вы увидите такие числа, как 1 1/2 дюйма, 2 1/2 дюйма и т. Д.).
Линия 1/2 дюйма расположена посередине между каждым сантиметром линейки. Например, средняя точка между 7 и 8 дюймами будет 7 1/2 (или 7,5) дюйма.
Пример: Если бы вы измеряли ширину (а не длину) компьютерной бумаги, то этот кусок должен был бы точно совпадать с линией 1/2 дюйма между 8 и 9 дюймами, что означает, что ширина составляет 8 1/2 (8,5). дюймы.
Третьи по величине линии на линейке — это линии размером 1/4 дюйма, которые появляются на полпути между линиями размером 1/2 дюйма и целым дюймом:
Если вы посчитали на линейке 1/4 дюйма, вы увидите, что четвертая строка после 0 дюймов равна 1/4 дюйма, восьмая строка равна 2/4 (1/2) дюйма, а 12-я строка равна 3 /. 4 дюйма.
Пример: Предположим, вы измеряете кусок ткани, и линейка заканчивается на четвертой линии после 10-дюймовой отметки. Это будет означать, что ткань имеет длину 10 1/4 (10,25) дюйма.
Далее идет 1/8 дюйма — вторая по величине единица линейки. Линии 1/8 находятся посередине между каждой линией 1/4 дюйма:
Если вы посчитаете с шагом 1/8 дюйма, вы обнаружите, что вторая строка после 0 равна 1/8 дюйма, четвертая строка — 2/8 (1/4) дюйма, шестая строка — 3/8 дюйма, восьмая. строка 4/8 (2/4 или 1/2) дюйма, 10-я строка 5/8 дюйма, 12-я строка 6/8 (3/4) дюйма и 14-я строка 7/8 дюйма.
Пример: Допустим, вы решили измерить длину кукурузы в початке. Вы обнаружите, что ваша линейка подходит ко второй строке после 6-дюймовой отметки. Это будет означать, что длина кукурузы составляет 6 1/8 дюйма.
Ну наконец то, самая маленькая единица на линейке — 1/16 дюйма. Эти крошечные линии, которые представляют собой 1/16 дюйма, проходят между всеми линиями 1/8 дюйма:
- 1/16 дюйма
- 2/16 (1/8) дюйма
- 3/16 дюйма
- 4/16 (1/4) дюйма
- 5/16 дюйма
- 6/16 (3/8) дюйма
- 7/16 дюйма
- 8/16 (1/2) дюйма
- 9/16 дюйма
- 10/16 (5/8) дюйма
- 11/16 дюйма
- 12/16 (3/4) дюйма
- 13/16 дюйма
- 14/16 (7/8) дюйма
- 15/16 дюйма
Пример: Вы пытаетесь измерить длину указательного пальца. Линейка подходит к седьмой строке через 3 дюйма. Это будет означать, что ваш палец имеет длину 3 7/16 дюйма.
Пример как вводить данные в калькулятор
В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).
Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.
1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1 / 4),восьмых (1 / 8), шестнадцатых (1 / 16), тридцать вторых (1 / 32) долях дюйма и т.д. Стальная труба в 1 дюйм имеет условный внутренний диаметр – 25,5 мм, а наружный с резьбой – 33,25 мм. Расхождения связаны с тем, что размеры труб в метрической системе меряются по условному проходу Dn, а в дюймовой – по наружному диаметру D.
История отношений дюймов и сантиметров
Традиционно в России принята метрическая система измерения, а соответственно основными единицами определения длины, высоты и ширины являются миллиметры, сантиметры и метры. Но это не единственная существующая система. Например, в таких крупных государствах, как США и Великобритания в процессе измерения используют дюймы. Многие покупатели электроники и бытовой техники, в частности смартфонов, планшетов, ноутбуков, компьютерных мониторов и телевизоров, в технических характеристиках на изделия часто встречаются с параметрами указанными в дюймах. Нередко возникает вопрос – а сколько же это будет в привычных нам сантиметрах? Попытаемся по порядку разобраться с этой проблемой.
Примерно в середине прошлого века было определено сколько сантиметров в дюйме и оказалось, что один дюйм является эквивалентом 24 сантиметров. Хотя раннее считалось, что эта единица измерения соответствует ширине фаланги большого пальца руки зрелого мужчины. Таким незамысловатым способом пользовались из-за фактического отсутствия линеек или рулеток. Показатели замеров при этом могли отличаться и иметь средние значения. Но со временем эта неувязка была устранена.
Трубная резьба
Обособленная стандартная группа, регламентирующая соединение труб с использованием различного материала стенок. Трубная дюймовая резьба подразделяется на типы:
- цилиндрический тип;
- конический вид;
- резьба NPSM.
Цилиндрическая трубная резьба
Известна еще под наименованием резьбы Витворда. Применяется для цилиндрического соединения при помощи резьбы и для стыковки цилиндрической внутренней нарезки с наружной конической трубой.
Обозначение профиля формы – дюймовая резьба с профилем в виде треугольника с равными бедрами и углом вверху в 55º. Разрешается соединять трубы с наибольшим диаметром в 6 дюймов, а для труб большего дюймового размера применяют соединение с помощью сварки.
Коническая дюймовая трубная резьба
Нарезается на поверхности труб для конического соединения труб и для соединения цилиндрической резьбы внутри и конической резьбы снаружи. Использование герметичных прокладок обязательно, роль уплотнения частично играет резьба. Профиль обозначается как дюймовый тип с конусностью, при буквенном выражении индекса указывается ее расположение. R свидетельствует о наружной нарезке, Rc обозначает внутреннюю нарезку, а буквы LH ставят для левой резьбы.
Тип резьбового профиля NPSM
Такая нарезка витков делается в соответствии с американскими стандартами трубной резьбы, относится по расположению и типу к цилиндрической дюймовой. Определяется формой профиля в виде треугольника с вершиной в 60º и производится в размерах от 1/16 до 24 дюймов.
Этот вид не стоит путать с американским подвидом NPT, являющимся стандартным коническим соединением дюймовой нарезки для труб с требованиями повышенной надежности при работе с повышенным давлением и в сложных условиях эксплуатации.
Различия между трубной и метрической резьбой
Их не так много, наиболее заметным показателем, отличающим один вид от другого, служит форма профиля нарезки резьбового гребня. На вид он кажется острее, его угол при вершине составляет 55º.
Кроме формы профиля, отличием метрической нарезки от трубного дюймового варианта являеются измерительные параметры шага и диаметра. Метрические показатели измеряются в миллиметрах, а дюймовая резьба измеряется в дюймах. Но для выражения метрических показателей в дюймах используют нестандартное значение 2,54 см, а особый трубный дюйм, равный 3,324 см.
Детально исполненную таблицу с указанием соответствующих переводов из дюймов в миллиметры можно посмотреть в указанном ГОСТе. Кроме целых дюймовых показателей указаны и дробные значения. Кроме того, шаг считают не в миллиметрах, а в нитках, обозначающих нарезанные канавки на мерном дюймовом отрезке.
Определение шага происходит с применением рабочих инструментов:
- гребенков;
- калибров;
- механическими измерителями.
Измерения производятся по одинаковым правилам в метрической и дюймовой нарезке. Для начала используем муфту или штуцер с нарезанной наружной или внутренней резьбой, отталкиваясь от известных параметров. Вкручивают болт в резьбу и определяют плотность посадки. Если болт вошел плотно, то шаг и диаметр считают определенным. Если болт не соответствует, то пробуют применить болт другого калибра.
Удобнее использовать резьбомер, тогда работа происходит быстрее – достаточно приложить пластину к резьбе. На пластине инструмента указывается номер резьбы, которая считается определенной, если совпали профили. Штангенциркуль или микрометр применяется только для определения наружного и внутреннего диаметров.
Моменты затяжки
Моменты затяжки крепежных изделий с дюймовой резьбой стандарта UNC для болтов и гаек SAE класса прочности 5 и выше приведены в следующей таблице.
| Размер резьбы, дюймы | Момент затяжки стандартных болтов и гаек | |
| Н*м* | Фунт силы-фут** | |
| 1/4 | 12± 3 | 9±2 |
| 5/16 | 25 ± 6 | 18± 4,5 |
| 3/8 | 47± 9 | 35 ± 7 |
| 7/16 | 70± 15 | 50± 11 |
| 1/2 | 105± 20 | 75±15 |
| 9/16 | 160 ± 30 | 120± 20 |
| 5/8 | 215± 40 | 160 ± 30 |
| 3/4 | 370 ± 50 | 275 ± 37 |
| 7/8 | 620± 80 | 460 ± 60 |
| 1 | 900 ± 100 | 660 ± 75 |
| 11/8 | 1300 ± 150 | 950 ± 100 |
| 1 1/4 | 1800 ±200 | 1325 ±150 |
| 1 3/8 | 2400 ± 300 | 1800 ± 225 |
| 1 1/2 | 3100 ± 350 | 2300 ± 250 |
*1 Ньютон-метр (Н*м) равен примерно 0,1 кГм. ** Фунт силы-фут – британский и американский эквивалент Н*м.
Основные параметры
Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:
Параметры дюймовой резьбы
Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.
Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение
Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения
Дюймовая система
Большинство джипов используют покрышки, маркированные значением 31х10.5R15.
31 здесь обозначает дюймовый диаметр колеса. Один дюйм, как известно, соответствует двум с половиной сантиметрам, а если быть совсем точными, то 2,54 см. Другими словами, после перевода D станет равным 78,7 см.
Такая маркировка достаточно востребована, поскольку удобна, так как она показывает размер колеса с уже учтенными параметрами диска.
Диаметр колеса 31х10.5R15 по габаритам практически равен шине с обозначением 31х10.5R16. Единственным отличием станет уменьшение профиля покрышки на 2,5 см.
10.5 – ширина резины в дюймах. Но это значение не совсем точно, поскольку при пересчете с дюймов в традиционные сантиметры получится 26,5 см.
Однако при измерении этой величины обычной линейкой значение будет колебаться в пределах 23 см. Только если на шине будет стоять индекс ширины 12,5, можно будет говорить о ширине 26,5 см.
О таком нюансе нужно всегда помнить, если вы решили установить в арку внедорожника максимальный размер шины.
Классы точности и правила маркировки
Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.
Предельные отклонения размеров по ГОСТу
Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.
Пример условного обозначения дюймовой резьбы
В такой маркировке содержится следующая информация о резьбе:
Источник
